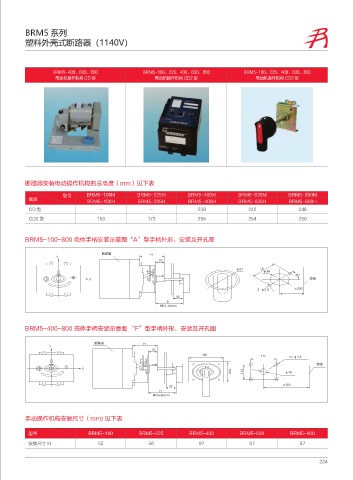

BRM5 系列
塑料外壳式断路器（1140V）

BRM5-400、630、800 BRM5-100、225、400、630、800 BRM5-100、225、400、630、800
电动机操作机构 CD 型 电动机操作机构 CD2 型 电动机操作机构 CD2 型

断路器安装电动操作机构的总高度（mm）见下表

型号 BRM5-100M BRM5-225M BRM5-400M BRM5-630M BRM5-800M
高度
BRM5-100H BRM5-225H BRM5-400H BRM5-630H BRM5-800H
CD 型 － － 239 242 246
CD2 型 153 173 255 254 250

BRM5-100~800 壳体手柄安装示意图“A”型手柄外形，安装及开孔图

᫙䌛ஔ )
:

· ·
c
9 䨜䨪
· Ō

%
.*/ NN

BRM5-400~800 壳体手柄安装示意图 “F”型手柄外形，安装及开孔图

᫙䌛ஔ )
:

f·
䨜䨪
9
·

Ō
%
.*/ NN

手动操作机构安装尺寸（mm) 见下表

型号 BRM5-100 BRM5-225 BRM5-400 BRM5-630 BRM5-800
安装尺寸 H 52 56 97 97 87

224
