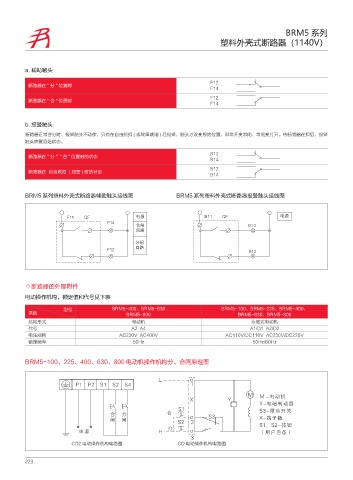

BRM5 系列
塑料外壳式断路器（1140V）

a. 辅助触头

F12
断路器在 " 分 " 位置时
F14
F12
断路器在 " 合 " 位置时
F14

b. 报警触头
断路器正常合分时、报警触头不动作，只有在自由脱扣 ( 或故障跳闸 ) 后报警，触头才改变原始位置，即常开变常闭、常闭变打开。待断路器在扣后，报警
触头恢复原始状态。

B12
断路器在 " 分 " " 合 " 位置时的状态
B14
B12
断路器在 自由脱扣 ( 报警 ) 时的状态
B14

BRM5 系列塑料外壳式断路器辅助触头接线图 BRM5 系列塑料外壳式断路器报警触头接线图

' 2' ⩡⎼ # 2' ⩡⎼
'
ऴ䬤 #
ఊ䌛
ܲ䬤
' ఊ䌛 #

◇断路器的外部附件
电动操作机构。额定值和代号见下表

型号 BRM5-400、BRM5-630 BRM5-100、BRM5-225、BRM5-400、
类别 BRM5-800 BRM5-630、BRM5-800
结构形式 电动机 永磁式电动机
代号 A2 A4 A1/D1 A2/D2
电压规格 AC230V AC400V AC110V/DC110V AC230V/DC220V
额定频率 50Hz 50Hz/60Hz

BRM5-100、225、400、630、800 电动机操作机构分、合闸原理图

CD2 电动操作机构电路图 CD 电动操作机构电路图

223
