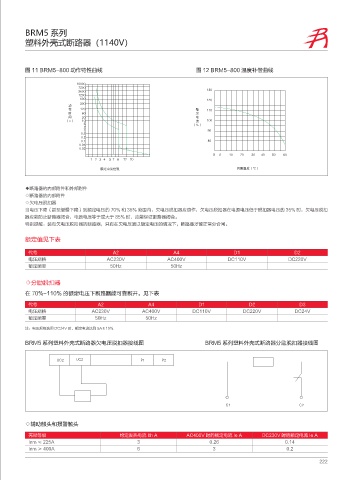

Page 231 - 保定华起电器设备有限公司(选型)

BRM5 系列
塑料外壳式断路器（1140V）

图 11 BRM5-800 动作特性曲线 图 12 BRM5-800 温度补偿曲线

ߔ
҈ ䷉
ᬢ ჆
䬠 ⩡
喋T喌 ≭
喋 喌

䷉჆⩡≭Թ᪜ ঔఠ⍕Ꮢ喋č喌
◆断路器的内部附件和外部附件
◇断路器的内部附件
◇欠电压脱扣器
当电压下降（甚至缓慢下降）到额定电压的 70% 和 35% 范围内，欠电压脱扣器应动作，欠电压脱扣器在电源电压低于脱扣器电压的 35% 时，欠电压脱扣
器应能防止断路器闭合，电源电压等于或大于 85% 时，应能保证断路器闭合。
特别提醒：装有欠电压脱扣器的断路器，只有在欠电压通以额定电压的情况下，断路器才能正常分合闸。

额定值见下表

代号 A2 A4 D1 D2
电压规格 AC230V AC400V DC110V DC220V
额定频率 50Hz 50Hz

◇分励脱扣器
在 70%~110% 的额定电压下断路器能可靠断开。见下表

代号 A2 A4 D1 D2 D3
电压规格 AC230V AC400V DC110V DC220V DC24V
额定频率 50Hz 50Hz

注：电压规格选用 DC24V 时，额定电流达到 5A±10%.

BRM5 系列塑料外壳式断路器欠电压脱扣器接线图 BRM5 系列塑料外壳式断路器分励脱扣器接线图

6$ 6$ 1 1

$ $

◇辅助触头和报警触头
壳架等级 约定发热电流 Ith A AC400V 时的额定电流 Ie A DC230V 时的额定电流 Ie A
Inm ≤ 225A 3 0.26 0.14
Inm ≥ 400A 6 3 0.2
