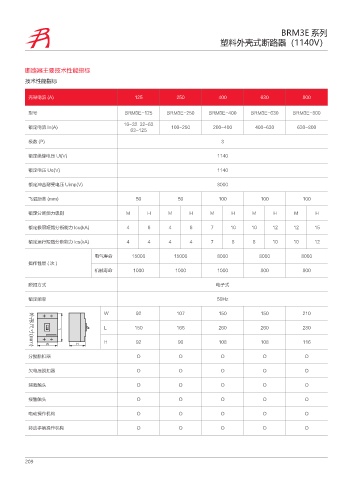

Page 218 - 保定华起电器设备有限公司(选型)

BRM3E 系列
塑料外壳式断路器（1140V）

断路器主要技术性能指标
技术性能指标

壳架电流 (A) 125 250 400 630 800

型号 BRM3E-125 BRM3E-250 BRM3E-400 BRM3E-630 BRM3E-800

16~32 32~63
额定电流 In(A) 100~250 200~400 400~630 630~800
63~125
极数 (P) 3

额定绝缘电压 Ui(V) 1140

额定电压 Ue(V) 1140

额定冲击耐受电压 Uimp(V) 8000

飞弧距离 (mm) 50 50 100 100 100

额定分断能力级别 M H M H M H M H M H

额定极限短路分断能力 Icu(kA) 4 6 4 6 7 10 10 12 12 15

额定运行短路分断能力 Ics(kA) 4 4 4 4 7 8 8 10 10 12

电气寿命 15000 15000 8000 8000 8000
操作性能 ( 次 )
机械寿命 1000 1000 1000 800 800

脱扣方式 电子式

额定频率 50Hz

W 92 107 150 150 210

L 150 166 260 260 280
-

H 92 90 108 108 116
8 )
्ܰࡆࠩ NN
分励脱扣器 O O O O O

欠电压脱扣器 O O O O O
辅助触头 O O O O O

报警触头 O O O O O
电动操作机构 O O O O O

转动手柄操作机构 O O O O O

209
