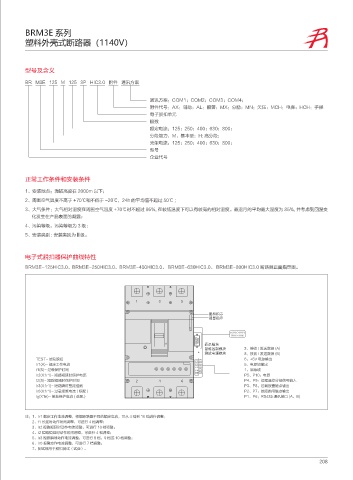

P. 217
BRM3E 系列
塑料外壳式断路器（1140V）
型号及含义
BR M3E 125 M 125 3P HIC3.0 附件 通讯方案
通讯方案：COM1；COM2；COM3；COM4；
附件代号：AX：辅助；AL：报警；MX：分励；MN：欠压；MCH：电操；HCH：手操
电子脱扣单元
极数
额定电流：125；250；400；630；800；
分段能力：M：基本型；H: 高分段；
壳架电流：125；250；400；630；800；
型号
企业代号
正常工作条件和安装条件
1、安装地点：海拔高度在 2000m 以下；
2、周围空气温度不高于 +70℃和不低于 -20℃，24h 的平均值不超过 50℃ ;
3、大气条件：大气相对湿度在周围空气湿度 +70℃时不超过 95%, 在较低温度下可以有较高的相对湿度。最湿月的平均最大湿度为 85%, 并考虑到回温变
化发生在产晶表面的凝露；
4、污染等级：污染等级为 3 级；
5、安装类别 : 安装类别为Ⅲ级。
电子式脱扣器保护曲线特性
BRM3E-125HIC3.0、BRM3E-250HIC3.0、BRM3E-400HIC3.0、 BRM3E-630HIC3.0、 BRM3E-800HIC3.0 断路器正面指示图。
㙝តᠳ
៑䂒ᠳ
ȒȒȒȒȒ
ȒȒȒȒ
䕆䃛Ὅಃ
ᮦ㘩ᣓݢὍಃ 3、接收 / 发送数据 (A)
≷䄁⩡⎼Ὅಃ 8、接收 / 发送数据 (B)
TEST- 试验脱扣 6、+5V 电源输出
1 1
Ir1(A)- 额定工作电流 1 1 5、电源地输出
1 1
t1(S)- 过载保护时间 1 1 1、屏蔽线
Ir2(X1r1)- 短路短延时保护电流 1 1 P5、P10：电源
t2(S)- 短路短延时保护时间 P4、P9：远程遥控分闸信号输入
Ir3(X1r1)- 短路瞬时整定倍数 P3、P8：过载报警触点输出
Ir0(X1r1)- 过载报警电流 ( 标配 ) P2、P7：故障跳闸触点输出
Ig(X1n)- 接地保护电流 ( 选配 ) P1、P6：RS485 通讯接口 (A、B)
注：1、Ir1 额定工作电流调整，根据断路器不同的额定电流，可从 4 档到 10 档进行调整；
2、t1 长延时动作时间调整，可进行 4 档调整；
3、Ir2 短路短延时动作电流调整，可进行 10 档调整；
4、t2 短路短延时动作时间调整，可进行 4 档调整；
5、Ir3 短路瞬时动作电流调整，可进行 8 档、9 档或 10 档调整；
6、Ir0 报警动作电流调整，可进行 7 档调整；
7、测试端用于脱扣测试（试验）。
208
