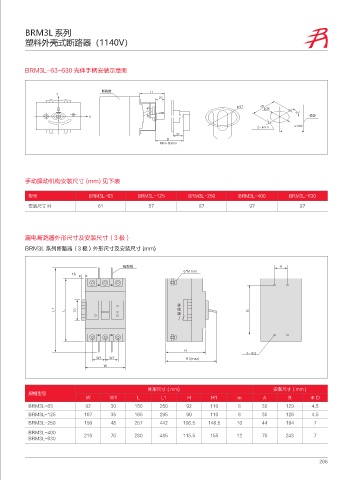

P. 215
BRM3L 系列
塑料外壳式断路器（1140V）
BRM3L-63~630 壳体手柄安装示意图
䌛ஔ )
:
·
·
c
9 䨜䨪
· Ō
%
.*/ NN
手动操动机构安装尺寸 (mm) 见下表
型号 BRM3L-63 BRM3L-125 BRM3L-250 BRM3L-400 BRM3L-630
安装尺寸 H 61 57 87 97 97
漏电断路器外形尺寸及安装尺寸（3 极）
BRM3L 系列断路器（3 极）外形尺寸及安装尺寸 (mm)
䯀ᑓᲫ "
. NN
ᣑ
- - ㏫ #
〛
ၼ
)
E
8 8 ) NBY
8
外形尺寸（mm) 安装尺寸（mm )
规格型号
W W1 L L1 H H1 m A B Φ D
BRM3L-63 92 30 150 250 92 110 8 30 129 4.5
BRM3L-125 107 35 165 295 90 110 8 35 126 4.5
BRM3L-250 150 48 257 442 106.5 146.5 10 44 194 7
BRM3L-400 210 70 280 485 115.5 155 12 70 243 7
BRM3L-630
206
