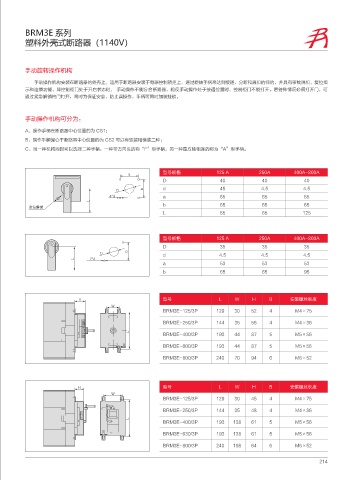

BRM3E 系列
塑料外壳式断路器（1140V）
手动旋转操作机构
手动操作机构安装在断路器的外壳上，适用于断路器安装于电器控制箱拒上，通过旋转手柄来达到接通、分断和再扣的目的，并具有事故脱扣、复位指
示和连锁功能，即控制柜门处于开启状态时， 手动操作不能分合断路器，相反手动操作处于接通位置时，控制柜门不能打开。若待殊情况必须打开门，可
通过紧急解锁将门打开，同时为保证安全，防止误操作，手柄可同时加装挂锁。
手动操作机构可分为：
A、操作手柄在断路器中心位置的为 CS1;
B、操作手柄偏心于断路器中心位置的为 CS2 可以有竖装和横装二种；
C、同一种机构同时可以选择二种手柄：一种带万向头的称“F”型手柄，另一种是方轴相连的称为“A”型手柄。
型号规格 125 A 250A 400A-800A
B
D 40 40 40
% C d 45 4.5 4.5
E a 65 65 65
-
b 65 65 65
㉓ᕑ㼏䨭
L 65 65 125
型号规格 125 A 250A 400A-800A
D 35 35 35
% C d 4.5 4.5 4.5
- E
a 53 53 53
b 65 65 95
) 型号 L W H B 安装螺丝长度
8
BRM3E-125/3P 129 30 52 4 M4×75
BRM3E-250/3P 144 35 56 4 M4×36
-
BRM3E-400/3P 193 44 87 5 M5×56
# BRM3E-600/3P 193 44 87 5 M5×56
BRM3E-800/3P 240 70 94 6 M6×52
) 型号 L W H B 安装螺丝长度
8
BRM3E-125/3P 129 30 45 4 M4×75
BRM3E-250/3P 144 35 48 4 M4×36
-
BRM3E-400/3P 193 138 61 5 M5×56
#
BRM3E-630/3P 193 138 61 5 M5×56
BRM3E-800/3P 240 198 64 6 M6×52
