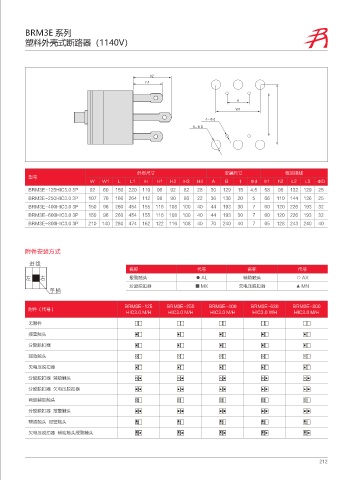

BRM3E 系列
塑料外壳式断路器（1140V）

I
I

"
8
œE
œ%

外形尺寸 安装尺寸 板后接线
型号
W W1 L L1 H H1 H2 H3 H4 A B t Φd h1 h2 L2 L3 ΦD
BRM3E-125HIC3.0 3P 92 60 150 220 110 96 92 82 28 30 129 15 4.5 58 98 132 129 25
BRM3E-250HIC3.0 3P 107 70 166 264 112 98 90 86 22 36 136 20 5 66 110 144 136 25
BRM3E-400HIC3.0 3P 150 96 260 454 155 116 108 100 40 44 193 30 7 60 120 226 193 32
BRM3E-600HIC3.0 3P 150 96 260 454 155 116 108 100 40 44 193 30 7 60 120 226 193 32
BRM3E-800HIC3.0 3P 210 140 280 474 162 122 116 108 40 70 240 40 7 65 128 243 240 40

附件安装方式

名称 代号 名称 代号
报警触头 ● AL 辅助触头 ○ AX
分励脱扣器 ■ MX 欠电压脱扣器 ▲ MN

BRM3E-125 BRM3E-250 BRM3E-400 BRM3E-630 BRM3E-800
附件（代号）
HIC3.0 M/H HIC3.0 M/H HIC3.0 M/H HIC3.0 WH HIC3.0 M/H
无附件
报警触头
分励脱扣器
辅助触头

欠电压脱扣器
分励脱扣器 辅助触头
分励脱扣器 欠电压脱扣器

两组辅助触头
分励脱扣器 报警触头
辅助触头 报警触头
欠电压脱扣器 辅助触头报警触头

212
