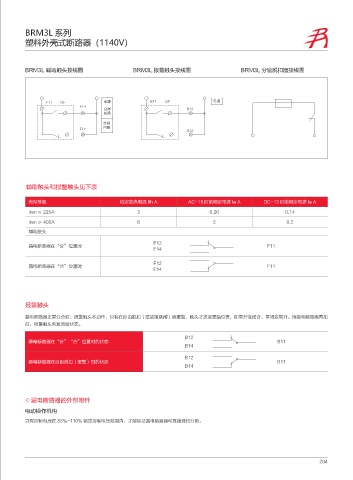

BRM3L 系列
塑料外壳式断路器（1140V）

BRM3L 辅助触头接线图 BRM3L 报警触头接线图 BRM3L 分励脱扣器接线图

' 2' ⩡⎼ # 2' ⩡⎼
'
ऴ䬤 #
ఊ䌛
ܲ䬤
ఊ䌛
'
#

辅助触头和报警触头见下表

壳架等级 约定发热电流 Ith A AC-15 时的额定电流 Ie A DC-13 时的额定电流 Ie A
Inm ≤ 225A 3 0.26 0.14
Inm ≥ 400A 6 3 0.2
辅助触头

F12
漏电断路器在“分”位置时 F11
F14
F12
漏电断路器在“合”位置时 F11
F14

报警触头
漏电断路器正常分合时、报警触头不动作，只有在自由脱扣（或故障跳闸）后报警，触头才改变原始位置，即常开变闭合、常闭变常开。待漏电断路器再扣
后，报警触头恢复原始状态。
B12
漏电断路器在“分”“合”位置时的状态 B11
B14

B12
漏电断路器在自由脱扣（报警）时的状态 B11
B14

◇漏电断路器的外部附件
电动操作机构
只有控制电压在 85%~110% 额定控制电压范围内，才能保证漏电断路器可靠接通和分断。
