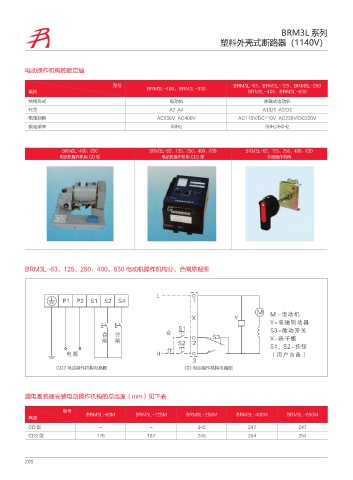

Page 214 - 保定华起电器设备有限公司(选型)
P. 214
BRM3L 系列
塑料外壳式断路器（1140V）
电动操作机构的额定值
型号 BRM3L-63、BRM3L-125、BRM3L-250
类别 BRM3L-400、BRM3L-630 BRM3L-400、BRM3L-630
结构形式 电动机 永磁式电动机
代号 A2 A4 A1/D1 A2/D2
电压规格 AC230V AC400V AC110V/DC110V AC230V/DC220V
额定频率 50Hz 50Hz/60Hz
BRM3L-400、630 BRM3L-63、125、250、400、630 BRM3L-63、125、250、400、630
电动机操作机构 CD 型 电动机操作机构 CD2 型 手动操作机构
BRM3L-63、125、250、400、630 电动机操作机构分、合闸原理图
CD2 电动操作机构电路图 CD 电动操作机构电路图
漏电断路器安装电动操作机构的总高度（mm）见下表
型号
BRM3L-63M BRM3L-125M BRM3L-250M BRM3L-400M BRM3L-630M
高度
CD 型 － － 242 247 247
CD2 型 176 187 245 254 254
205
