P. 222

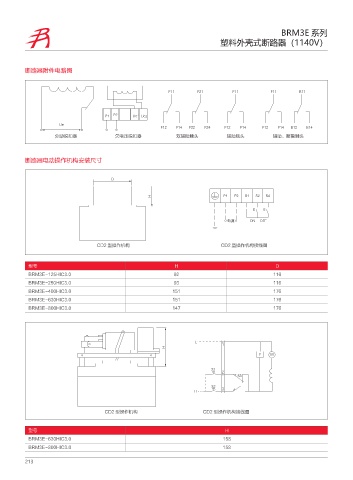

BRM3E 系列
塑料外壳式断路器（1140V）
断路器附件电路图
' ' ' ' #
1 1 6D 6D
6F
' ' ' ' ' ' ' ' # #
分励脱扣器 欠电压脱扣器 双辅助触头 辅助触头 辅助、报警触头
断路器电动操作机构安装尺寸
%
) 1 1 4 4 4
& &
⩡⎼ 0/ 0''
CD2 型操作机构 CD2 型操作机构接线图
型号 H D
BRM3E-125HIC3.0 92 116
BRM3E-250HIC3.0 93 116
BRM3E-400HIC3.0 151 176
BRM3E-630HIC3.0 151 176
BRM3E-800HIC3.0 147 176
-
)
: .
4
4
4
)
CD2 型操作机构 CD2 型操作机构接线图
型号 H
BRM3E-630HIC3.0 158
BRM3E-800HIC3.0 158
213
