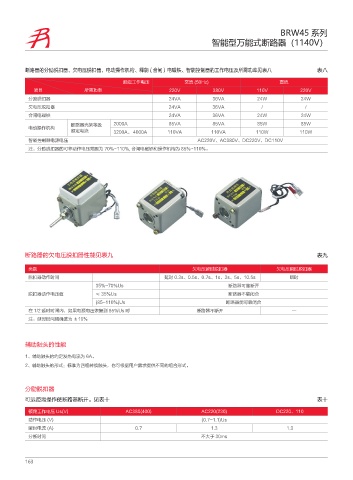

BRW45 系列
智能型万能式断路器（1140V）

断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能 ( 合闸）电磁铁、智能控制器的工作电压及所需功率见表八 表八

额定工作电压 交流 (50Hz) 直流
项目 所需功率 220V 380V 110V 220V
分励脱扣器 24VA 36VA 24W 24W
欠电压脱扣器 24VA 36VA / /
合闸电磁铁 24VA 36VA 24W 24W
断路器壳架等级 2000A 85VA 85VA 85W 85W
电动操作机构
额定电流 3200A、 4000A 110VA 110VA 110W 110W
智能控制器电源电压 AC220V、AC380V、DC220V、DC110V
注：分励脱扣器的可靠动作电压范围为 70%~110%, 合闸电磁铁和操作机构为 85%~110%。

断路器的欠电压脱扣器性能见表九 表九

类别 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣器动作时间 延时 0.3s、0.5s、0.7s、1s、3s、5s、10.5s 瞬时
35%~70%Us 断路器可靠断开
脱扣器动作电压值 ≤ 35%Us 断路器不能闭合
(85~110%)Us 断路器能可靠闭合
在 1/2 延时时间内，如果电源电压恢复到 85%Us 时 断路器不断开 —
注：延时时间精确度为 ±10%

辅助触头的性能
1、辅助触头的约定发热电流为 6A。
2、辅助触头的形式：标准为四组转换触头，也可根据用户需求提供不同的组合形式。

分励脱扣器
可远距离操作使断路器断开。见表十 表十

额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.7~1.1)Us
瞬时电流 (A) 0.7 1.3 1.3
分断时间 不大于 30ms

163
