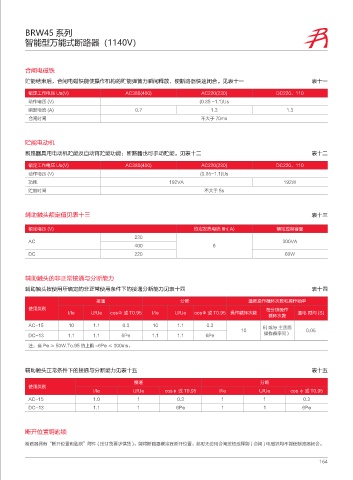

BRW45 系列
智能型万能式断路器（1140V）
合闸电磁铁
贮能结束后，合闸电磁铁能使操作机构的贮能弹簧力瞬间释放，使断路器快速闭合。见表十一 表十一
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.85 ~1.1)Us
瞬时电流 (A) 0.7 1.3 1.3
合闸时间 不大于 70ms
贮能电动机
断路器具用电动机贮能及自动再贮能功能；断路器也可手动贮能。见表十二 表十二
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.85~1.1)Us
功耗 192VA 192W
贮能时间 不大于 5s
辅助触头额定值见表十三 表十三
额定电压 (V) 约定发热电流 Ith( A) 额定控制容量
230
AC 300VA
400 6
DC 220 60W
辅助触头的非正常接通与分断能力
辅助触头按使用所确定的非正常使用条件下的接通分断能力见表十四 表十四
接通 分断 通断操作循环次数和操作频率
使用类别 每分钟操作
I/Ie U/Ue cosΦ 或 T0.95 I/Ie U/Ue cosΦ 或 T0.95 操作循环次数 通电 时间 (S)
循环次数
AC-15 10 1.1 0.3 10 1.1 0.3 6( 或与 主回路
10 0.05
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 操作频率同）
注：当 Pe ≥ 50W.To.95 的上限 =6Pe ≤ 300ms。
辅助触头正常条件下的接通与分断能力见表十五 表十五
接通 分断
使用类别
I/Ie U/Ue cosφ 或 T0.95 I/Ie U/Ue cos φ 或 T0.95
AC-15 1.0 1 0.3 1 1 0.3
DC-13 1.1 1 6Pe 1 1 6Pe
断开位置钥匙锁
断路器具有“断开位置钥匙锁”附件 ( 按订货要求供货 )。能将断路器锁定在断开位置。此时无论用合闸按钮或释能 ( 合闸 ) 电磁铁均不能使断路器闭合。
