BRW45 系列
智能型万能式断路器（1140V）

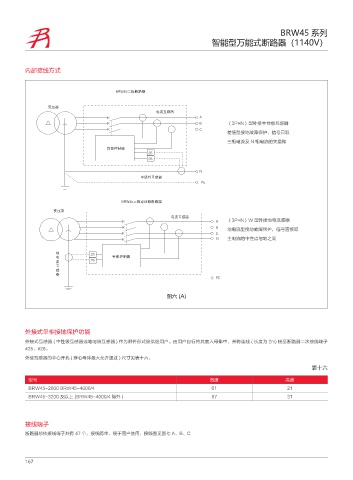

内部接线方式

#38 ̵Ჭ᫙䌛ஔ

ऄࢷஔ
⩡≭ξᙋஔ
"
# （3P+N）型外接中性极互感器
$
差值型接地故障保护，信号只取
三相电流及 N 相电流的矢量和
ᮦ㘩ᣓݢஔ

/
͙㏓ᕓξᙋஔ
1&

#38 ̵ᲭᝂఇᲭ᫙䌛ஔ
ऄࢷஔ
⩡≭ξᙋஔ
" （3P+N）W 型外接地电流感器
#
地电流型接地故障保护，信号直接取
$
/ 主电流的中性点与地之间
౜
⩡ ᮦ㘩ᣓݢஔ
≭
ξ
ᙋ
ஔ
1&

图六 (A)

外接式单相接地保护功能
外接式互感器 ( 中性极互感器或地电流互感器 ) 作为附件形式提供给用户。由用户自行将其套入母排中，并将连线 ( 长度为 2m) 接至断路器二次接线端子
#25、#26。
外接互感器的中心开孔 ( 穿心母排最大允许通过 ) 尺寸见表十六：
表十六
型号 宽度 高度
BRW45-2000 BRW45-4000/4 61 21
BRW45-3200 及以上 (BRW45-4000/4 除外） 87 31

接线端子

断路器总体接线端子共有 47 个，接线简单、便于用户使用，接线图见图七 A、B、C

167
