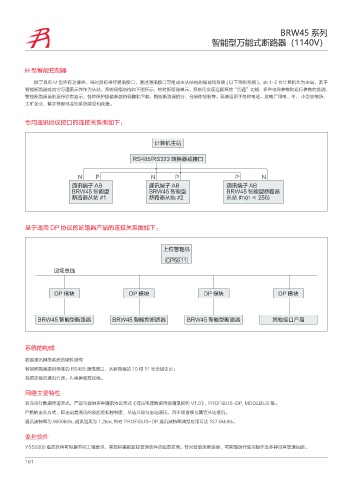

BRW45 系列
智能型万能式断路器（1140V）
H 型智能控制器
除了具有 M 型所有功能外，同时具有串行通讯接口，通过通讯接口可组成主从结构的局域网系统 ( 以下简称系统 )，由 1-2 台计算机作为主站，若干
智能断路器或其它可通讯元件作为从站，系统网络结构如下图所示，针对断路器单元，系统可实现远距离的“四遥”功能：多种电网参数和运行参数的监测，
智能断路器当前运行状态监示，各种保护限值参数的调整和下载，智能断路器的分、合操作控制等。系统适用于各种电站、发电厂用电、中、 小型变电所，
工矿企业、楼宇等配电监控系统建设和改造。
专用通讯协议接口的连接关系图如下：
计算机主站
RS485/RS323 转换器或接口
N P N P P N
通讯端子 AB 通讯端子 AB 通讯端子 AB
BRW45 智能型 BRW45 智能型 BRW45 智能型断路器
断路器从站 #1 断路器从站 #2 从站 #n(n ≤ 256)
基于通用 DP 协议的断路器产品的连接关系图如下：
上位管理机
CP5611
现场总线
DP 模块 DP 模块 DP 模块 DP 模块
BRW45 智能型断路器 BRW45 智能型断路器 BRW45 智能型断路器 其他接口产品
系统的构成
数据通讯网络系统的硬件结构
智能断路器提供标准的 RS485 通讯接口，从断路器的 10 和 11 号出线引出；
系统连接的通讯介质：A 类屏蔽双绞线。
网络主要特性
双向串行数据传递方式，产品可提供多种通讯协议方式《低压电器数据传输通讯规约 V1.0》, PROFIBUS-DP, MODEBUS 等。
严格的主从方式，即主站是通讯的发起者和控制者，从站只能与主站通讯，而不能直接与其它从站通讯。
通讯波特率为 9600bit/s, 通讯距离为 1.2km, 针对 PROFIBUS-DP 通讯波特率典型应用可达 187.5kbit/s。
监控软件
YSS2000 组态软件可根据不同工程要求，实现所需的监控管理软件的组态应用。针对智能型断路器，可实现运行监控操作及多种日常管理功能。
