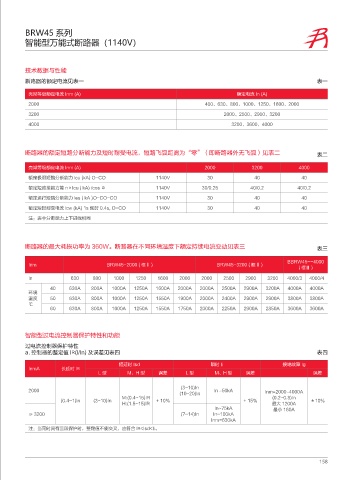

BRW45 系列
智能型万能式断路器（1140V）

技术数据与性能
断路器的额定电流见表一 表一

壳架等级额定电流 Inm (A) 额定电流 In (A)
2000 400、630、800、1000、1250、1600、2000

3200 2000、2500、2900、3200
4000 3200、3600、4000

断路器的额定短路分断能力及短时耐受电流，短路飞弧距离为“零”（即断路器外无飞弧）见表二 表二

壳架等级额定电流 Inm (A) 2000 3200 4000
额定极限短路分断能力 lcu (kA) O-CO 1140V 30 40 40
额定短路接能力能 n×lcu ( kA) /cos Φ 1140V 30/0.25 40/0.2 40/0.2
额定运行短路分断能力 les ( kA )O-CO-CO 1140V 30 40 40
额定短时耐受电流 lcw (kA) 1s 延时 0.4s, O-CO 1140V 30 40 40
注：表中分断能力上下进线相同

断路器的最大耗损功率为 360W。断路器在不同环境温度下额定持续电流变动见表三 表三

BBRW45--4000
Inm BRW45-2000 ( 框Ⅰ ) BRW45-3200 ( 框Ⅱ )
（框Ⅲ）
In 630 800 1000 1250 1600 2000 2000 2500 2900 3200 4000/3 4000/4
40 630A 800A 1000A 1250A 1600A 2000A 2000A 2500A 2900A 3200A 4000A 4000A
环境
温度 50 630A 800A 1000A 1250A 1550A 1900A 2000A 2400A 2900A 2900A 3800A 3800A
℃
60 630A 800A 1000A 1250A 1550A 1750A 2000A 2250A 2900A 2850A 3600A 3600A

智能型过电流控制器保护特性和功能
过电流控制器保护特性
a. 控制器的整定值 IR(I/In) 及误差见表四 表四
短延时 Isd 瞬时 Ii 接地故障 Ig
InmA 长延时 IR
L型 M、H 型 误差 L型 M、H 型 误差 误差

(3~10)In
2000 In ~50kA Inm=2000~4000A
(10~20)In
M:(0.4~15)IR (0.2~0.8)In
(0.4~1)In (3~10)In + 10% + 15% ±10%
H:(1.5~15)IR 最大 1200A
In~75kA 最小 160A
≥ 3200 (7~14)In In~100kA
Inm=630kA
注：当同时具有三段保护时，整定值不能交叉，应符合 IR<Isd<Ii。

158
