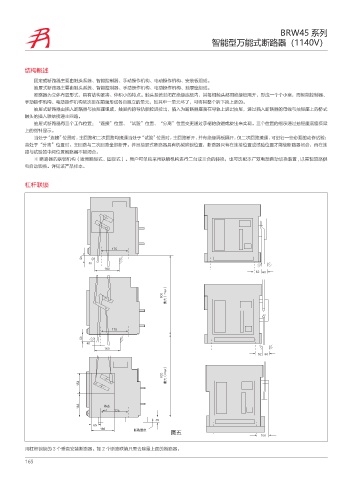

BRW45 系列
智能型万能式断路器（1140V）

结构概述
固定或断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头都用绝缘板隔开，形成一个个小室，而智能控制器、
手动操作机构、电动操作机构依次排在前面形成各自独立的单元，如其中一单元坏了，可将其整个拆下换上新的。
抽屉式断路器由插入断路器与抽屉座组成，抽屉内的导轨能拉进拉出，插入为断路器座落在导轨上进出抽屉，通过插入断路器的母线与抽屉座上的桥式
触头的插入联结接通主回路。
抽屉式断路器有三个工作位置：“连接”位置、“试验”位置、“分离”位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉座底座橫梁
上的指针显示。
当处于“连接”位置时，主回路和二次回路均接通当处于“试验”位置时，主回路断开，并有绝缘隔板隔开，仅二次回路接通，可进行一些必要的动作试验；
当处于“分离”位置时。主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁位置，断路器只有在连接位置或试验位置才能使断路器闭合，而在连
接与试验的中间位置断路器不能闭合。
※ 断路器的联锁机构（适用抽屉式、固定式）。用户可单独采用联锁机构进行二台或三合的转换，也可选配本厂双电源自动切换装置 , 以实现双路供
电自动切换。详见该产品样本。

杠杆联锁

ᰬ๓喋NBY喌

ᰬ๓喋NBY喌

ദ◥

᫙䌛ஔᏁ
图五

用杠杆锁锁的 3 个垂直安装断路器。如 2 个断路联锁只需去除最上面的断路器。
