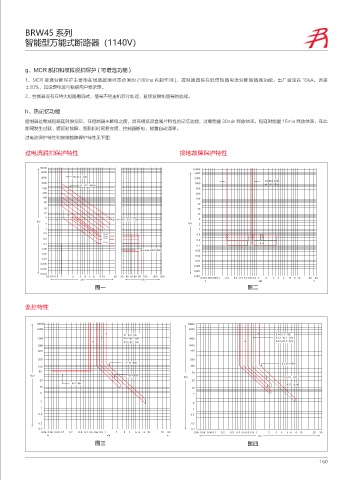

BRW45 系列
智能型万能式断路器（1140V）

g、MCR 脱扣和模拟脱扣保护 ( 可增选功能 )
1、MCR 接通分断保护主要用在线路故障状态合闸时 (100ms 内起作用 )，控制器具有在低倍短路电流分断断路器功能。出厂设定在 10kA，误差
±20%，其设定电流可根据用户要求定。
2、控制器设有在特大短路电流式，信号不经主机芯片处理，直接发脱扣信号的功能。

h、热记忆功能
控制器过载或短路延时脱扣后，在控制器未断电之前，具有模拟双金属片特性的记忆功能，过载能量 30min 释放结束，短延时能量 15min 释放结束，在此
期间发生过载、短延时故障、图脱扣时间将变短、控制器断电、能量自动清零。
过电流保护特性和接地故障保护特性见下图

过电流脱扣保护特性 接地故障保护特性

*S *O
*S *O
ᝂ喋 喌*O
U- T

U T *S *O
U T

T T
T T
T T
T
T

*S *O L"

Y*S L"
Y*O
图一 图二
监控特性

*S *O *S *O
*-$ *O *-$ *O
*-$ *O *-$ *O

U- T U- T

U T U-$ U- U T U-$ U-

U-$ T U-$ U-

Y*O Y*O
图三 图四
160
