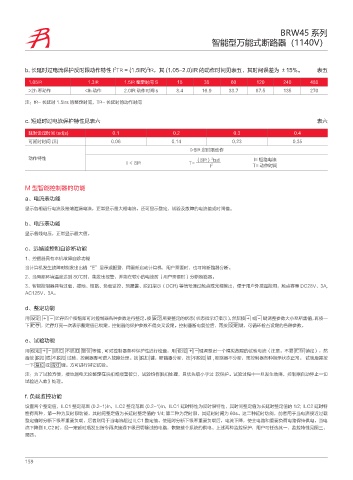

BRW45 系列
智能型万能式断路器（1140V）

2
2
b. 长延时过电流保护反时限动作特性 I TR = (1.5IR) tR，其 (1.05~2.0)IR 的动作时间见表五，其时间误差为 ±15%。 表五
1.05IR 1.3IR 1.5IR 整定时间 S 15 30 60 120 240 480
>2h 不动作 <lh 动作 2.0IR 动作时间 s 8.4 16.9 33.7 67.5 135 270

注：tR- 长延时 1.5Irs 的整定时间，TR- 长延时的动作时间

c. 短延时过电流保护特性见表六 表六

延时设定时间 tsd(s) 0.1 0.2 0.3 0.4
可延时时间 (S) 0.06 0.14 0.23 0.35
I>8IR 定时限动作
动作特性 （8IR） tsd I= 短路电流
2
I＜8IR T= 2
I T= 动作时间

M 型智能控制器的功能
a、电流表功能
显示各相运行电流及接地泄漏电流，正常显示最大相电流，还可显示整定、试验及故障的电流值或时间值。

b、电压表功能

显示各线电压，正常显示最大值。

c、远端监控和自诊断功能
1、控值器具有本机故障自诊功能
当计算机发生故障时能发出出错“E”显示或报警，同重新启动计算机，用户需要时，也可将断路器分断。
2、当局部环境温度达到 80℃时，能发出报警，并能在较小的电流时（用户需要时）分断断路器。
3、智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示（OCR) 等信号通过触点或光耦输出，便于用户外接遥控用，触点容量 DC28V、3A,
AC125V、3A。

d、整定功能
用 设定 + - 贮存四个按钮即可对控制器各种参数进行整定。按 设定 所要整定的状态（状态指示灯指示），然后按 + 或 - 键调整参数大小至所需值，再按—
下 贮存 ，贮存灯亮一次表示整定值已锁定。控制器的保护参数不得交叉设定。控制器断电复位后，再按 设定 键，可循环检査设定的各种参数。

e、试验功能
用 设定 + - 脱扣 不脱扣 复位 等键 , 可对控制器各种保护性进行检查，用 设定 + - 键调整出一个模拟故障的试验电流（注意：不要 贮存 锁定），然
后按 脱扣 或 不脱扣 试验，控制器即可进入故障处理。按 脱扣 键，断路器分断，按 不脱扣 键 , 断路器不分断，而控制器各种指示状态正常。 试验后需按
一下 复位 或 清灯 键。方可进行其它试验。
注：为了试验方便，接地漏电无论整定在脫扣或报警位資，试验均作脱扣处理，且优先级小于过 软保护。试验过程中一旦发生故降，控制器自动停止一切
试验进入故》处理。

f. 负载监控功能
设置两个整定值，ILC1 整定范围 (0.2~1)In，ILC2 整定范围 (0.2~1)In，ILC1 延时特性为反时限特性，其时间整定值为长延时整定值的 1/2; ILC2 延时特
性有两种，第一种为反时限功能，其时间整定值为长延时整定值的 1/4; 第二种为定时限，其延时时间为 60s。这二种延时功能，前者用于当电流接近过载
整定值时分断下级不重要负载，后者则用于当电流超过 ILC1 整定值，使延时分断下级不重要负载后，电流下降，使主电路和重要负荷电路保持供电，当电
流下降到 ILC2 时，经一定延时后发出指令再次接通下级已切除过的电路，恢复整个系统的供电。上述两种监控保护，用户可任选其一，监控特性见图三、
图四。
