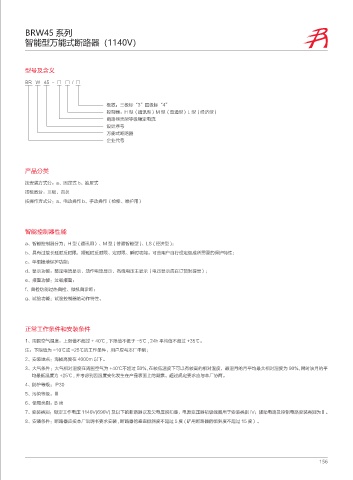

BRW45 系列
智能型万能式断路器（1140V）
型号及含义
BR W 45 - □ □ / □
极数：三极标“3”四级标“4”
控制器：H 型（通讯型）M 型（普通型）L 型（经济型）
断路器壳架等级额定电流
设计序号
万能式断路器
企业代号
产品分类
按安装方式分：a、固定式 b、抽屉式
按极数分：三极、四扱
按操作方式分：a、电动操作 b、手动操作（检修、维护用）
智能控制器性能
a、智能控制器分为：H 型 ( 通讯用）、M 型 ( 普通智能型 )、LS ( 经济型 )；
b、具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
c、单相接地保护功能；
d、显示功能：整定电流显示、动作电流显示、各线电压主显示（电压显示应在订货时提出）；
e、报警功能：过载报警；
f、自检功能过热自检、微机自诊断；
g、试验功能：试验控制器的动作特性。
正常工作条件和安装条件
1、周围空气温度：上限值不超过 + 40℃ , 下限值不低于 -5℃ , 24h 平均值不超过 +35℃。
注：下限值为 -10℃或 -25℃的工作条件，用户应与本厂申明；
2、安装地点：海拔高度在 4000m 以下。
3、大气条件：大气相对湿度在周围空气为 +40℃不超过 50%, 在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90%, 同时该月的平
均最低温度为 +25℃ , 并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本厂协商。
4、防护等级：IP30
5、污染等级：Ⅲ
6、使用类别：B 类
7、安装类别：额定工作电压 1140V(690V) 及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别 IV；辅助电路及控制电路安装类别为Ⅱ。
8、安装条件：断路器应按本厂说明书要求安装 , 断路器的垂直倾斜度不超过 5 度 ( 矿用断路器的倾斜度不超过 15 度）。
