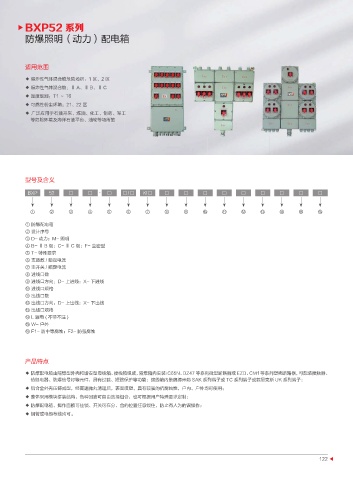

BXP52 系列
防爆照明（动力）配电箱

适用范围

◆ 爆炸性气体混合物危险场所：1 区、2 区
◆ 爆炸性气体混合物：Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别：T1 ～ T6
◆ 可燃性粉尘环境：21、22 区
◆ 广泛应用于石油开采、炼油、化工、制药、军工
等危险环境及海洋石油平台、油轮等场所的

型号及含义

BXP 52 □ □ - □ □/□ K/ □ □ □ □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

① 防爆配电箱
② 设计序号
③ D- 动力；M- 照明
④ B- Ⅱ B 级；C- Ⅱ C 级；F- 尘密型
⑤ T- 特殊要求
⑥ 支路数 / 额定电流
⑦ 主开关 / 额定电流
⑧ 进线口数
⑨ 进线口方向：D- 上进线；X- 下进线
⑩ 进线口规格
⑪ 出线口数
⑫ 出线口方向：D- 上出线；X- 下出线
⑬ 出线口规格
⑭ L 漏电 ( 不带不注 )
⑮ W- 户外
⑯ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 防爆配电箱由隔爆型外壳和增安型母线箱、接线箱组成，隔爆箱内安装 iC65N、DZ47 等系列微型断路器或 EZD、CM1 等系列塑壳断路器，可配装接触器、
热继电器、防爆信号灯等元件，具有过载、短路保护等功能；接线箱内装魏德米勒 SAK 系列端子或 TC 系列端子或菲尼克斯 UK 系列端子；
◆ 铝合金外壳压铸成型，经高速抛丸清理后，表面喷塑，具有较强的抗腐蚀性，户内、户外均可使用；
◆ 整体采用模块拼装结构，各种回路可自由选择组合，也可根据用户特殊要求定制；
◆ 防爆配电箱、操作面板可挂锁、开关可在分、合的位置任意锁住，防止有人为的误操作；
◆ 钢管或电缆布线均可。
