HH15

隔离开关熔断器组及隔离开关

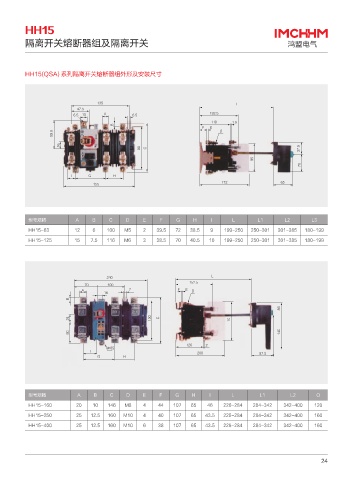

HH15(QSA) 系列隔离开关熔断器组外形及安装尺寸

135 L
47.5
6.5 15 A 6.5 132.5
110 1.5
B
F E
59.5 D
16
90 C 37.5
95
70

I G H
172 65
155

型号规格 A B C D E F G H I L L1 L2 L3
HH15-63 12 6 100 M5 2 39.5 72 38.5 9 199-250 250-301 301-385 180-199
HH15-125 15 7.5 116 M6 3 38.5 70 40.5 10 199-250 250-301 301-385 180-199

240 L
152.5
70 100
A 7 F E D
16
B
56

24 130 C 10

80 140
126 2
Φ85
I
200 87.5
G H

型号规格 A B C D E F G H I L L1 L2 O
HH15-160 20 10 146 M8 4 44 107 65 46 226-284 284-342 342-400 120
HH15-250 25 12.5 160 M10 4 40 107 65 43.5 226-284 284-342 342-400 160
HH15-400 25 12.5 160 M10 6 38 107 65 43.5 226-284 284-342 342-400 160
