HH15

隔离开关熔断器组及隔离开关

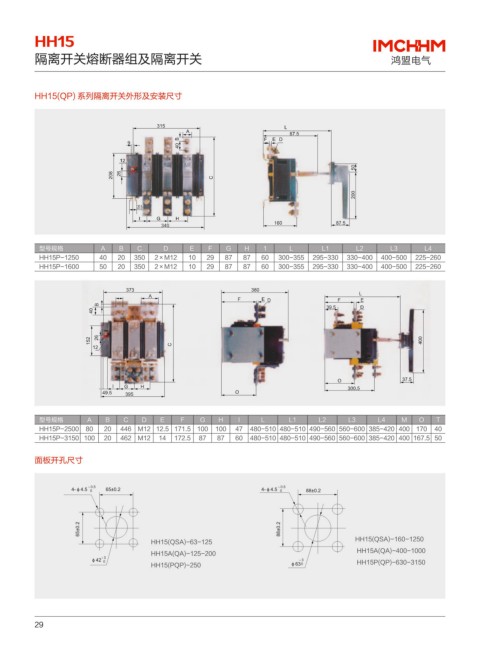

HH15(QP) 系列隔离开关外形及安装尺寸

315 L
A 87.5
B F E D
9
40
12
50
208 26 C

200
20.5
I G H
340 160 87.5

型号规格 A B C D E F G H 1 L L1 L2 L3 L4
HH15P-1250 40 20 350 2×M12 10 29 87 87 60 300-355 295-330 330-400 400-500 225-260
HH15P-1600 50 20 350 2×M12 10 29 87 87 60 300-355 295-330 330-400 400-500 225-260

373 380
A L
F F F E E E D F E
B 39.5 D
39.5
39.5
40
152 26 400
12 C

O 37.5
I G H 300.5
49.5 395 O

型号规格 A B C D E F G H I L L1 L2 L3 L4 M O T
HH15P-2500 80 20 446 M12 12.5 171.5 100 100 47 480-510 480-510 490-560 560-600 385-420 400 170 40
HH15P-3150 100 20 462 M12 14 172.5 87 87 60 480-510 480-510 490-560 560-600 385-420 400 167.5 50

面板开孔尺寸

啽 啽
4-·4.5 65±0.2 4-·4.5 88±0.2

65±0.2 88±0.2

HH15(QSA)-63-125 HH15(QSA)-160-1250
HH15A(QA)-125-200 HH15A(QA)-400-1000
啽
·42 啽 HH15P(QP)-630-3150
HH15(PQP)-250 ·63

29
