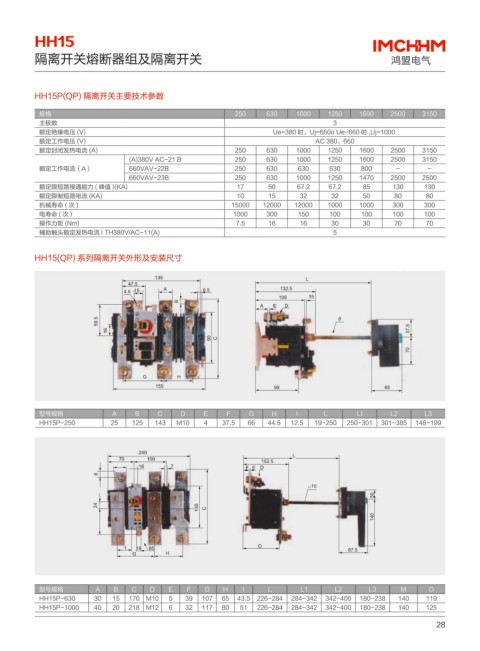

HH15

隔离开关熔断器组及隔离开关

HH15P(QP) 隔离开关主要技术参数

规格 250 630 1000 1250 1600 2500 3150
主极数 3
额定绝缘电压 (V) Ue=380 时，Uj=660o Ue-660 时 ,Uj=1000.
额定工作电压 (V) AC 380、660
额定封闭发热电流 (A) 250 630 1000 1250 1600 2500 3150
(A)380V AC-21 B 250 630 1000 1250 1600 2500 3150
额定工作电流（A） 660VAV-22B 250 630 630 630 800 - -
660VAV-23B 250 630 1000 1250 1470 2500 2500
额定限短路接通能力 ( 峰值 )(KA) 17 50 67.2 67.2 85 130 130
额定限制短路电流 (KA) 10 15 32 32 50 80 80
机械寿命 ( 次 ) 15000 12000 12000 1000 1000 300 300
电寿命 ( 次） 1000 300 150 100 100 100 100
操作力矩 (Nm) 7.5 16 16 30 30 70 70
辅助触头额定发热电流 I TH380V/AC-11(A) 5

HH15(QP) 系列隔离开关外形及安装尺寸

135 L
47.5
6.5
4.5 15 A 6.5 132.5
109 15
B
A A E E D D
59.5 8
16 37.5
90 C
70

G H
155 99 65

型号规格 A B C D E F G H I L LI L2 L3
HH15P-250 25 125 143 M10 4 37.5 66 44.5 12.5 19-250 250-301 301-385 148-199

240 L
70 100 152.5
16 7 F E D
8
□10
50 50 50
24 130 C
140

1 16 85 O 87.5
16
16
G H

型号规格 A B C D E F G H I L L1 L2 L3 M O
HH15P-630 30 15 170 M10 5 39 107 65 43.5 226-284 284-342 342-400 180-238 140 119
HH15P-1000 40 20 218 M12 6 32 117 80 51 226-284 284-342 342-400 180-238 140 125
