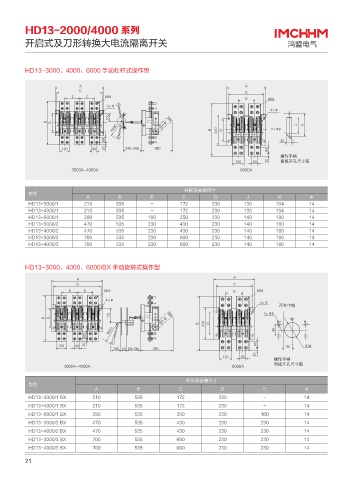

HD13-2000/4000 系列

开启式及刀形转换大电流隔离开关

HD13-3000、4000、6000 手动杠杆式操作型

" "
$ $
& & .
& .
fŸ
fŸ

# % ,
3 # % fŸ +

_
᧹҈᝷ᳰ
䲎Ძᐬႀᅦᄤప
"_ " "

外形及安装尺寸
型号
A B E C D J K Φ
HD13-3000/1 210 535 - 172 230 130 164 14
HD13-4000/1 210 535 - 172 230 130 164 14
HD13-6000/1 390 535 160 350 230 140 180 14
HD13-3000/2 470 535 230 430 230 140 180 14
HD13-4000/2 470 535 230 430 230 140 180 14
HD13-3000/3 700 535 230 660 230 140 180 14
HD13-4000/3 700 535 230 660 230 140 180 14

HD13-3000、4000、6000/BX 手动旋转式操作型
"
"
$ $
& & . & .
fŸ
fŸ
ᐬڟ͙㏫
fŸ
# %
# %
3

Ÿ
_

᧹҈᝷ᳰ
䲎Ძᐬႀᅦᄤప
"_ " "
外形及安装尺寸
型号
A B C D E Φ
HD13-3000/1 BX 210 535 172 230 - 14
HD13-4000/1 BX 210 535 172 230 - 14
HD13-6000/1 BX 390 535 350 230 160 14
HD13-3000/2 BX 470 535 430 230 230 14
HD13-4000/2 BX 470 535 430 230 230 14
HD13-3000/3 BX 700 535 660 230 230 14
HD13-4000/3 BX 700 535 660 230 230 14
21
