HH15
隔离开关熔断器组及隔离开关

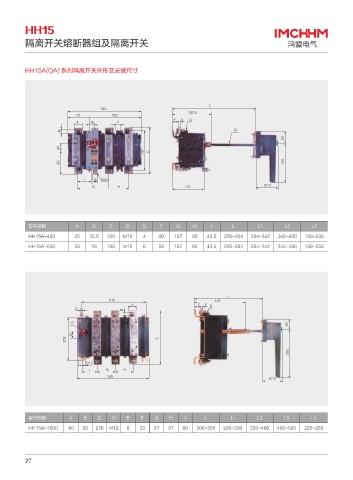

HH15A(QA) 系列隔离开关外形及安装尺寸
L
240
152.5
70 100
F E D
A 16 7
10
B
50
40
130 C
80 140
I 16 M10
16
16
M10
G H 115 87.5
型号规格 A B C D E F G H I L L1 L2 L3
HH15A-400 25 12.5 160 M10 4 40 107 65 43.5 226-284 284-342 342-400 188-238
HH15A-630 30 15 180 M10 6 38 107 65 43.5 226-284 284-342 342-400 188-238
L
315 182
A F E D
9 B
12
50
20
208 C
200
20.5
I G H
345
87.5
型号规格 A B C D E F G H I L LI L2 L3 L4
HH15A-1000 40 20 270 M12 6 33 87 87 60 300-355 295-330 330-400 400-500 225-260
27
