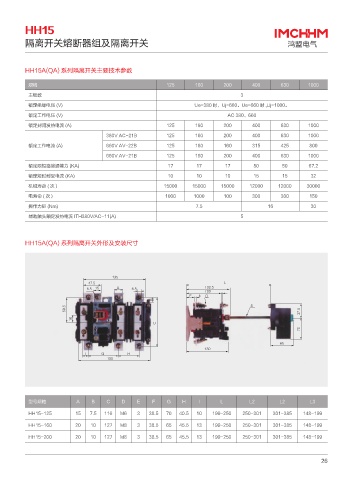

HH15

隔离开关熔断器组及隔离开关

HH15A(QA) 系列隔离开关主要技术参数

规格 125 160 200 400 630 1000

主极数 3
额定绝缘电压 (V) Ue=380 时，Uj=660。Ue=660 时 ,Uj=1000。
额定工作电压 (V) AC 380、660
额定封闭发热电流 (A) 125 160 200 400 630 1000
380V AC-21B 125 160 200 400 630 1000
额定工作电流 (A) 660V AV-22B 125 160 160 315 425 800
660V AV-21B 125 160 200 400 630 1000
额定限短路接通能力 (KA) 17 17 17 50 50 67.2
额定短时耐受电流 (KA) 10 10 10 15 15 32

机械寿命 ( 次） 15000 15000 15000 12000 12000 30000
电寿命 ( 次） 1000 1000 100 300 300 150
操作力矩 (Nm) 7.5 16 30
辅助触头额定发热电流 ITH380V/AC-11(A) 5

HH15A(QA) 系列隔离开关外形及安装尺寸

135
47.5 L
6.5 15 A 6.5 132.5
109
F E D
B
8
59.5 37.5
16
C
70

65
130
I G H
155

型号规格 A B C D E F G H I L L2 L2 L3
HH15-125 15 7.5 116 M6 3 38.5 70 40.5 10 199-250 250-301 301-385 148-199

HH15-160 20 10 127 M8 3 38.5 65 45.5 13 199-250 250-301 301-385 148-199
HH15-200 20 10 127 M8 3 38.5 65 45.5 13 199-250 250-301 301-385 148-199
