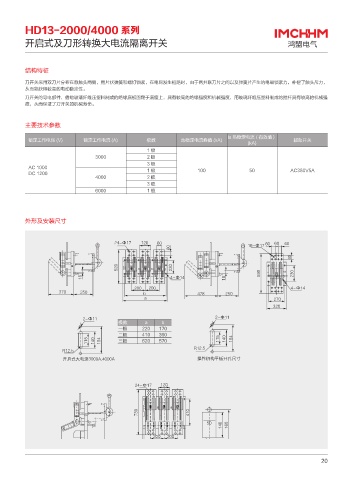

HD13-2000/4000 系列

开启式及刀形转换大电流隔离开关

结构特征

刀开关采用双刀片分布在静触头两侧，用片状弹簧和螺钉锁紧，在电网发生短路时，由于两并联刀片之间以及弹簧片产生的电磁锁紧力，补偿了触头斥力，
从而能获得较高的电动稳定性。
刀开关的导电部件，借助玻璃纤维压塑料制成的绝缘底板固定于底座上，具有较高的绝缘强度和机械强度，用玻璃纤维压塑料制成的拉杆具有较高的机械强
度，从而保证了刀开关的机械寿命。

主要技术参数
Is 热稳定电流（有效值）
额定工作电压 (V) 额定工作电流 (A) 极数 动稳定电流峰值 (kA) 辅助开关
(kA)
1极
3000 2极
3极
AC 1000 1极 100 50 AC380V5A
DC 1200
4000 2极
3极
6000 1极

外形及安装尺寸

Ð
Ð

Ð
Ð
C
B

Ð Ð
极数 a b
一极 220 170
二极 410 360
三极 620 570
3
3
ᐬज़ᐻ๓⩡≭ " " ᧹҈ᱦᲰ᎟Ძᐬႀᅦᄤ

Ð

C
B
Ð
ܬಷ䒘ᢎ๓⩡≭ " "
20
