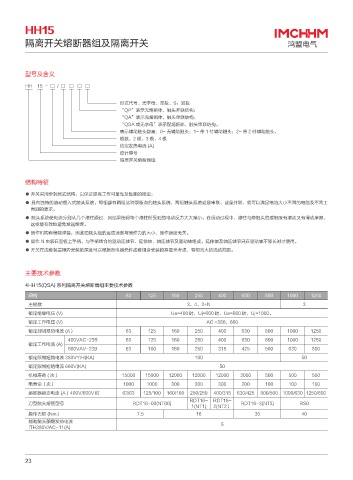

HH15

隔离开关熔断器组及隔离开关

型号及含义

HH 15 - □ / □ □ □ □

形式代号、无字母、单投、S：双投
“QP”表示无熔断体，触头并联结构；
“QA”表示无熔断体，触头串联结构；
“QSA 或无字母”表示配熔断体，触头串联结构。
表示辅助触头数量：0- 无辅助触头；1- 带 1 付辅助触头；2- 带 2 付辅助触头。
极数：2 极、3 极、4 极
约定发热电流 (A)
设计序号
隔离开关熔断器组

结构特征
● 开关采用全封闭式结构，以保证提高工作可童性及性能的稳定；
● 具有独特的滚动插入式触头系统。每相部有两组这种双断点的触头系统，两组触头系统或是串联、或是并联，就可以满足电流大小不同的电路及不同工
类别的要求。
● 触头系统使电流分别从几个滚柱通过．其结果使得每个滚柱所受到的电动反力大大减小。在运动过程中，滚柱与静触头的接触既有滚动又有滑动摩擦，
这样能有效地避免发送熔焊。
● 操作机构有储能弹簧，因此动触头组的运动速度与操作力的大小、操作速度无关。
● 操作 N 由装在面板上手柄、与手柄啮合的驱动连轴节、延伸轴、轴连轴节及驱动轴组成。延伸轴及轴连轴节只在驱动轴不够长时才使用。
● 开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑，有相当大的活动范围。

主要技术参数

4HH15(QSA) 系列隔离开关熔断器组主要技术参数
规格 63 125 160 250 400 630 800 1000 1250
主极数 3、4、3+N 3
额定绝缘电压 (V) Ue=400 时，Uj=660 时，Ue=660 时，Uj=1000。
额定工作电压 (V) AC =380、660
额定封闭发热电流 (A） 63 125 160 250 400 630 800 1000 1250
400VAC-23B 63 125 160 250 400 630 800 1000 1250
额定工作电流 (A)
660VAV-23B 63 100 160 250 315 425 500 630 800
额定限制短路电流 380VY/H(KA) 100 50
额定限制短路电流 660V(KA) 50
机械寿命 ( 次） 15000 15000 12000 12000 12000 3000 500 500 500
电寿命（次） 1000 1000 300 300 300 200 100 100 100
熔断器额定电流 (A）400V/660V 时 63/63 125/100 160/160 250/250 400/315 630/425 800/500 1000/630 1250/800
RDT16- RDT16-
刀型触头熔管型号 RDT16-00(NT00) RDT16-3(NT3) RS0
1(NT1) 2(NT2）
操作力矩 (Nm） 7.5 16 30 40
辅助触头额定发热电流 5
ITH380V/AC-11(A)
