HD14B、HS14B 系列

刀开关

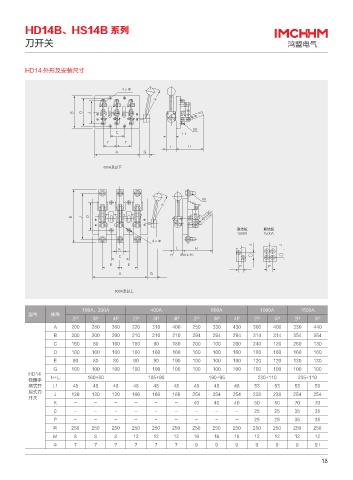

HD14 外形及安装尺寸

fŸ
3

# % +

.
$ -
& &
- )
" (

"ࣶБ̷

.
3
# + %

㖀㏿Ძ 㖀㏿Ძ
" "
fŸ
+ +
, - )
$ ) d
& & 1 1
" (

"ࣶБ̶

100A、200A 400A 600A 1000A 1500A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 2P 3P
A 200 280 360 220 310 400 250 330 430 300 400 330 440
B 200 200 200 210 210 210 294 294 294 314 314 354 354
C 160 80 160 180 90 180 200 100 200 240 120 260 130
D 160 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 190 100 100 100 120 120 130 130
G 100 100 100 100 100 100 100 100 100 100 100 100 100
HD14
侧面手 H+L 160+80 185+90 190+95 230+110 235+110
柄式开 L1 48 48 48 48 48 48 48 48 48 53 53 53 53
启式刀 J 130 130 130 166 166 166 254 254 254 238 238 254 254
开关
K - - - - - - 40 40 40 50 50 70 70
0 - - - - - - - - - 25 25 35 35
P - - - - - - - - - 25 25 35 35
R 250 250 250 250 250 250 250 250 250 250 250 250 250
M 8 8 8 12 12 12 16 16 16 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 9 /
