HD12B、HS12B 系列

刀开关

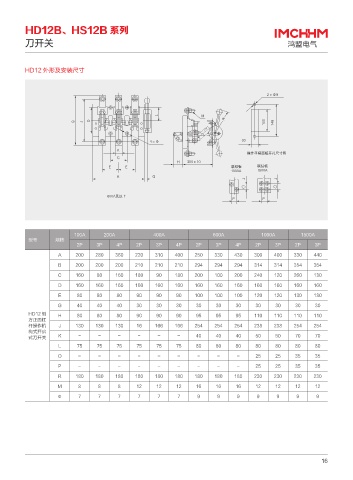

HD12 外形及安装尺寸

fŸ

- .
# + % 3

fŸ
,
᧹҈᝷ᳰ䲎Ძᐬႀᅦᄤప
$
) d
& & 㖀㏿Ძ 㖀㏿Ძ
" "
" (
+ +

"ࣶБ̶
1 1

100A 200A 400A 600A 1000A 1500A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 2P 3P
A 200 280 360 220 310 400 250 330 430 300 400 330 440
B 200 200 200 210 210 210 294 294 294 314 314 354 354
C 160 80 160 180 90 180 200 100 200 240 120 260 130

D 160 160 160 160 160 160 160 160 160 160 160 160 160
E 80 80 80 90 90 90 100 100 100 120 120 130 130
G 40 40 40 30 30 30 30 30 30 30 30 30 30
HD12 侧 H 80 80 80 90 90 90 95 95 95 110 110 110 110
方正面杠
杆操作机 J 130 130 130 16 166 166 254 254 254 238 238 254 254
构式开启
式刀开关 K - - - - - - 40 40 40 50 50 70 70
L 75 75 75 75 75 75 80 80 80 80 80 80 80
O - - - - - - - - - 25 25 35 35
P - - - - - - - - - 25 25 35 35

R 180 180 180 180 180 180 180 180 180 230 230 230 230
M 8 8 8 12 12 12 16 16 16 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 9

16
