HD12B、HS12B 系列

刀开关

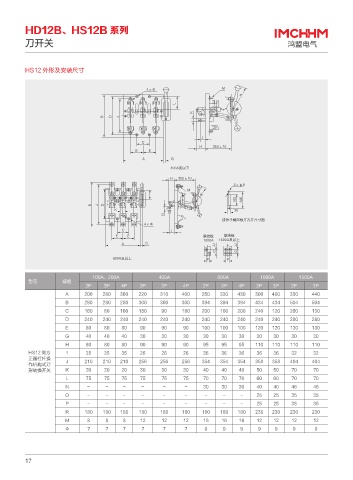

HS12 外形及安装尺寸

fœ .
3
-
,
# % +

*
$
) d
& &
" (
"Ԣ̾ʽ
) d
f´
.
3

# + %
,
/
ୱͺ੣౺᭦౛धߗधࡆࠩڎ
fœ
$ M
& & ᐎፆ౛ ᐎፆ౛
" "Ԣ̾ʼ
" (
++ ++
0 0
"Ԣ̾ʼ 1 1

100A、200A 400A 600A 1000A 1500A
型号 规格
2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 2P 3P
A 200 280 360 220 310 400 250 330 430 300 400 330 440
B 280 280 280 300 300 300 394 394 394 434 434 504 504
C 160 80 160 180 90 180 200 100 200 240 120 260 130
D 240 240 240 240 240 240 240 240 240 240 240 280 280
E 80 80 80 90 90 90 100 100 100 120 120 130 130
G 40 40 40 30 30 30 30 30 30 30 30 30 30
H 80 80 80 90 90 90 95 95 95 110 110 110 110
HS12 侧方 1 35 35 35 26 26 26 36 36 36 36 36 32 32
正面杠杆操 J 210 210 210 256 256 256 354 354 354 358 358 404 404
作机构式刀
形转换开关 K 20 20 20 30 30 30 40 40 40 50 50 70 70
L 75 75 75 75 75 75 70 70 70 60 60 70 70
N - - - - - - 30 30 30 40 40 46 46
O - - - - - - - - - 25 25 35 35
P - - - - - - - - - 25 25 35 35
R 180 180 180 180 180 180 180 180 180 230 230 230 230
M 8 8 8 12 12 12 16 16 16 12 12 12 12
Φ 7 7 7 7 7 7 9 9 9 9 9 9 9

17
