DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

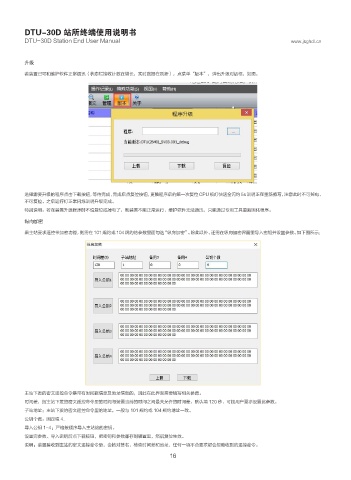

升级
若装置已可和维护软件正常通讯（状态栏接收计数在增长，实时数据在刷新），点菜单“版本”，弹出升级对话框，如图：
选择需要升级的程序点击下载按钮，等待完成，完成后点复位按钮，更换程序后的第一次复位 CPU 板灯快速全闪约 5s 说明正在重新擦写，注意此时不可掉电、
不可复位。之后运行灯正常闪烁说明升级完成。
特别说明：若在装置升级程序时不慎复位或掉电了，则装置不能正常运行，维护软件无法通讯，只能通过专用工具重新固化程序。
纵向加密
果主站要求遥控带加密功能，则需在 101 规约或 104 规约的参数里面勾选“纵向加密”。除此以外，还需在纵向加密界面里导入密钥并设置参数。如下图所示：
主站下发的密文遥控命令是带有时间戳信息及地址信息的，因此在此界面需要填写相关参数。
时间差：指主站下发的密文遥控命令里的时间与装置当前的时间之间最大允许的时间差，默认填 120 秒，可按用户要求设置此参数。
子站地址：主站下发的密文遥控命令里的地址，一般与 101 规约或 104 规约地址一致。
公钥个数：固定填 4.
导入公钥 1-4：严格按顺序导入主站给的密钥。
设置完参数、导入密钥后点下载按钮，把密钥和参数都存到装置里，然后复位生效。
说明：装置接收到主站的密文遥控命令后，会核对签名、检查时间差和地址，任何一项不合要求都会忽略收到的遥控命令。
16
