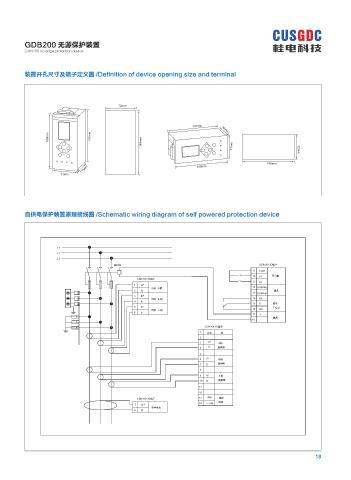

GDB200 无源保护装置
GDB200 no edge protection device
装置开孔尺寸及端子定义图 /Definition of device opening size and terminal
72mm
147mm
115mm
160mm 147mm 148mm 71mm 72mm
148mm
160mm
115mm
71mm
自供电保护装置原理接线图 /Schematic wiring diagram of self powered protection device
L1
L2
L3
脱扣器 GDB200 2D端子
9 COM
10 S1 开入量
GDB200 2D端子
11 S2
1 Ia*
电流 A相 12 RS484A
2 Ia 通讯
13 RS485B
3 Ib*
电流 B 相 14 RA
4 Ib
15 R 信号
5 Ic* 干接点
电流 C 相 16 RB
6 Ic
17 +
跳闸
18 -
GDB200 1D端子
1 GND 地
2
3 I1* A相
4 I1 自供电
5
6 I2* B相
7 I2 自供电
8
9 I3* C相
10 I3 自供电
11
12
GDB200 2D端子 13 +KM 辅助
14 - KM 电源
7 I0 *
零序电流
8 I0
