P. 32

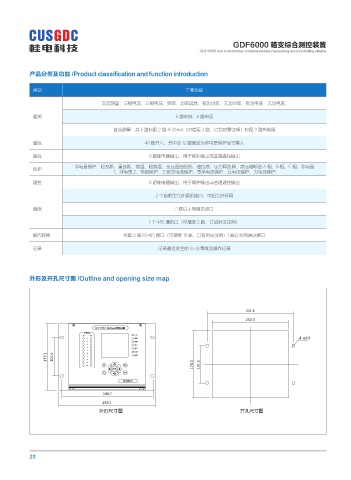

GDF6000 箱变综合测控装置
GDF6000 box transformer comprehensive measuring and controlling device
产品分类及功能 /Product classification and function introduction
类别 主要功能
交流测量：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度 ;
遥测 6 路电流、6 路电压
直流测量：共 6 路标配 2 路 4-20mA（可增至 3 路，订货时需注明）标配 3 路热电阻
遥信 40 路开入，其中前 12 路固定为非电量保护信号输入
遥控 9 路继电器输出，用于保护输出或普通遥控输出
非电量保护：轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器 A 相、B 相、C 相，非电量
保护
1、非电量 2、常规保护：三段式电流保护、零序电流保护、过电压保护、欠电压保护
遥控 9 路继电器输出，用于保护输出或普通遥控输出
2 个自愈型光纤通讯接口，可组光纤环网
通信 2 路以太网通讯接口
1 个 485 通讯口（可增至 2 路，订货时需注明）
规约转换 标配 6 路 RS485 接口（可增至 10 路，订货时需注明）1 路以太网通讯接口
记录 记录最近发生的 35 次事故及操作记录
外形及开孔尺寸图 /Outline and opening size map
241.6
230.0
GDF6000 箱变综合测控装置
通信状态
TX RX 运行
1 动作 4-φ6.5
2 告警
3 串口
4 光口
5 6 备用
177.5 101.6 7 8 备用
9
10 F1 复归 178.0 101.6
确认
F2 退出
桂电电力
240.7
258.5
外形尺寸图 开孔尺寸图
