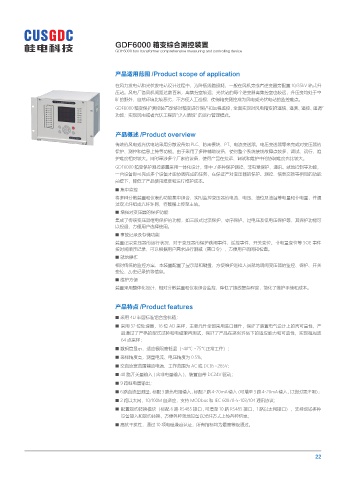

GDF6000 箱变综合测控装置
GDF6000 box transformer comprehensive measuring and controlling device

产品适用范围 /Product scope of application

在风力发电站和光伏发电站设计过程中，为降低线路损耗，一般在风机旁或者逆变器旁配置 10/35kV 箱式升
压站。风电厂各风机间距达数百米，离集控室较远；光伏站的每个逆变器离集控室也较远，升压变均处于空
旷的野外，自然环境比较恶劣，不方便人工巡视；使得箱变测控成为风电或光伏电站的监控难点。
GDF6000 箱变保护测控装置能够对箱变进行保护和远程监控，全面实现对风电箱变的“遥信、遥测、遥控、遥调”
功能；实现风电或者光伏工程的“少人值班” 的运行管理模式。

产品概述 /Product overview
传统的风电或光伏电站采用分散设备如 PLC、防雷模块、PT、电流变送器、电压变送器等来完成对变压器的
保护、测控和信息上传等功能。由于采用了多种辅助设备，使得整个系统接线故障点较多，调试、运行、维
护难度相对较大。同时牵涉多个厂家的设备，使得产品在投运、调试和维护中的协调难度也比较大。
GDF6000 箱变保护测控装置采用一体化设计，集中了多种保护测控、非电量保护、通讯、就地控制等功能，
一台设备即可完成多个设备才能协调完成的任务，在保证产对变压器的保护、测控、信息交换等相同的功能
前提下，降低了产品使用难度和运行维护成本。
■ 集中监控
将多种分散装置和仪表的功能集中组合，实时监控变压器的电流、电压、油位及油温等电量和非电量，并通
过双光纤组成光纤环网，将数据上传至主站。
■ 增强对变压器的保护功能
集成了传统变压器继电保护的功能，如三段式过流保护、零序保护、过电压及低电压保护等，其保护功能可
以投退，方便用户选择使用。
■ 事故记录及存储功能
装置记录变压器的运行状况，对于变压器的保护跳闸事件、遥控事件、开关变位、非电量变位等 SOE 事件
按时间顺序记录，可以根据用户需求进行删减（需口令），方便用户调阅和检查。
■ 就地操作
相对传统的监控方案，本装置配置了显示器和键盘，方便维护巡检人员就地调阅变压器的监控、保护、开关
变位、历史记录的等信息。
■ 维护方便
装置采用整体化设计，相对分散装置和仪表组合监控，降低了接线复杂程度，简化了维护手续和成本。

产品特点 /Product features

■ 采用 4U 半层标准铝合金机箱；
■ 采用 32 位处理器，16 位 AD 采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产
品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性，实现每周波
64 点采样；
■ 数码管显示，适应极限高低温（-40℃ ~75℃正常工作）；
■ 采样精度高，测量电流、电压精度为 0.5%；
■ 交直流宽范围辅助电源，工作范围为 AC 或 DC85~265V；
■ 40 路开关量输入 ( 含非电量输入 )，装置自带 DC24V 驱动；
■ 9 路继电器输出；
■ 6 路直流量测量，标配 3 路热电阻输入，标配 2 路 4-20mA 输入（可增至 3 路 4-20mA 输入 , 订货时需注明）；
■ 2 路以太网，10/100M 自适应，支持 MODbus 和 IEC 60870-5-103/104 通讯协议；
■ 配置规约转换模块（标配 6 路 RS485 接口 , 可增至 10 路 RS485 接口，1 路以太网接口），支持现场多种
设备接入和规约转换，方便各种就地设备以光纤方式上传各种信息；
■ 高抗干扰性，通过 10 项电磁兼容认证，所有指标均为最高等级通过。
