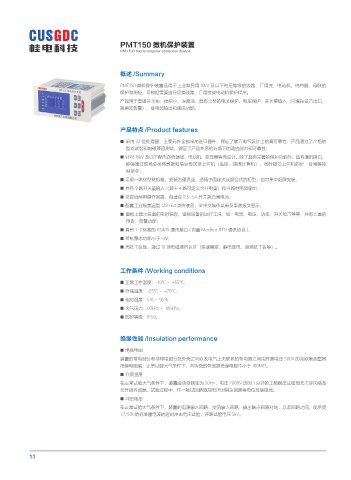

PMT150 微机保护装置
PMT150 microcomputer protection device
概述 /Summary
PMT150 微机保护装置适用于工业和民用 10kV 及以下电压等级的线路、厂用变、电动机、电容器、母联的
保护和测控，可根据需要自行切换线路、厂用变或电动机保护程序。
产品用于普通开关柜，体积小、深度浅、具有完整的电流保护、电压保护、开关量输入（可编程设置出口、
跳闸或告警）、继电器输出和通讯功能。
产品特点 /Product features
■ 采用 32 位处理器，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的
型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性；
■ 针对 10kV 及以下配电系统馈线、电动机、变压器等而设计。除了具有完善的保护功能外，具有通讯接口，
能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控
制命令；
■ 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装；
■ 具有 9 路开关量输入（其中 4 路可定义为非电量）和 4 路继电器输出；
■ 交直流两用操作回路，自适应 0.5~5A 开关跳合闸电流；
■ 配置工业级宽温型 128×64 点阵液晶，全中文操作菜单及事故报文显示；
■ 面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的
预告、告警功能；
■ 具有 1 个标准的 RS485 通讯接口 ( 内置 Modbus RTU 通讯协议 )；
■ 整机静态功耗小于 5W；
■ 高抗干扰性，通过 10 项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
工作条件 /Working conditions
■ 正常工作温度：-10℃～ +55℃；
■ 存储温度：-25℃～ +70℃；
■ 相对湿度：5％～ 95％；
■ 大气压力：60kPa ～ 106kPa；
■ 防护等级：IP50。
绝缘性能 /Insulation performance
■ 绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压 500V 的兆欧表测量其
绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于 100MΩ。
■ 介质强度
在正常试验大气条件下，装置能承受频率为 50Hz，电压 2000V 历时 1 分钟的工频耐压试验而无击穿闪络及
元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
■ 冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受
1.2/50s 的标准雷电波的短时冲击电压试验，开路试验电压 5kV。
