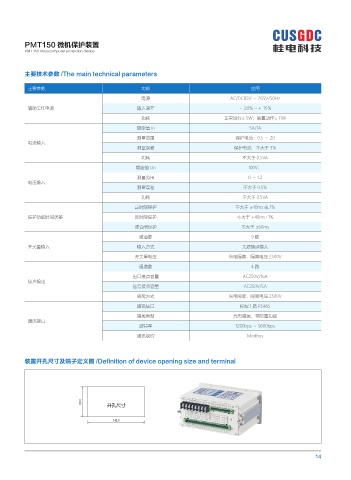

PMT150 微机保护装置
PMT150 microcomputer protection device

主要技术参数 /The main technical parameters

主要参数 功能 应用
电源 AC/DC85V ～ 265V/50Hz

辅助工作电源 输入误差 － 20％～＋ 15％
功耗 正常运行≤ 5W；装置动作≤ 11W
额定值 In 5A/1A
测量范围 保护电流：0.5 ～ 20
电流输入
测量误差 保护电流：不大于 3%
功耗 不大于 0.5VA
额定值 Un 100V；

测量范围 0 ～ 1.2
电压输入
测量误差 不大于 0.5%
功耗 不大于 0.5VA
定时限保护 不大于 ±40ms 或 1%
保护功能时间误差 反时限保护 不大于 ±40ms+1%
重合闸保护 不大于 ±60ms
通道数 9路
开关量输入 输入方式 无源接点输入
开关量电压 光电隔离，隔离电压 2500V

通道数 4路
出口接点容量 AC250V/16A
接点输出
信号接点容量 AC250V/5A
隔离方式 光电隔离，隔离电压 2500V
通讯接口 标配 1 路 RS485
隔离类型 光电隔离，带防雷功能
通讯接口
波特率 1200bps ～ 9600bps

通讯规约 Modbus

装置开孔尺寸及端子定义图 /Definition of device opening size and terminal
