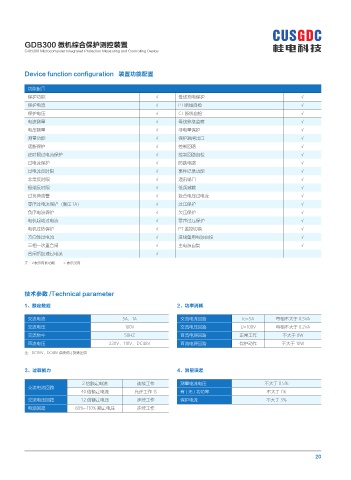

GDB300 微机综合保护测控装置
GDB300 Microcomputer Integrated Protection Measuring and Controlling Device

Device function configuration 装置功能配置

功能配置
保护功能 √ 母线充电保护 √
保护电流 √ PT 断线自检 √
保护电压 √ CT 断线自检 √
电流测量 √ 母线绝缘监察 √
电压测量 √ 非电量保护 √
测量功能 √ 保护跳闸出口 √
速断保护 √ 控制回路 √
定时限过电流保护 √ 控制回路自检 √
过电流保护 √ 防跳电路 √
过电流反时限 √ 事件记录功能 √
非常反时限 √ 通讯端口 √
极端反时限 √ 低频减载 √
过负荷告警 √ 复合电压过电流 √
零序过电流保护（高压 1A） √ 过压保护 √
负序电流保护 √ 欠压保护 √
电机起动过电流 √ 零序过压保护 √
电机过热保护 √ PT 监控切换 √
方向性过电流 √ 进线备用电源自投 √
三相一次重合闸 √ 主电源自复 √
合闸后加速过电流 √
注：√表示有此功能 × 表示没有

技术参数 /Technical parameter

1、额定数据 2、功率消耗

交流电流 5A，1A 交流电流回路 Ie=5A 每相不大于 0.5VA
交流电压 100V 交流电压回路 U=100V 每相不大于 0.2VA
交流频率 50HZ 直流电源回路 正常工作 不大于 8W
直流电压 220V，110V，DC48V 直流电源回路 保护动作 不大于 10W
注：DC110V，DC48V 系统时订货需注明

3、过载能力 4、测量误差

2 倍额定电流 连续工作 测量电流电压 不大于 0.5%
交流电流回路
40 倍额定电流 允许工作 1S 有(无)功功率 不大于 1%
交流电压回路 1.2 倍额定电压 连续工作 保护电流 不大于 3%
电源回路 80%~110% 额定电压 连续工作
