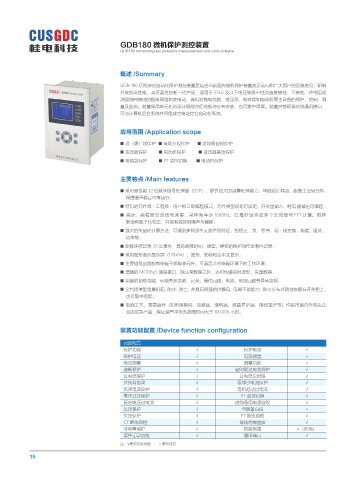

GDB180 微机保护测控装置
GDB180 microcomputer protection measurement and control device

概述 /Summary

GDB-180 系列综合自动化保护测控装置是结合当前国内微机保护装置发展动向和广大用户的反馈意见，研制
开发的高性能、高可靠性的新一代产品，适用于 35kV 及以下电压等级中性点直接接地、不接地、经电阻或
消弧线圈接地的配电网络和变电站，提供对输电线路、变压器、电容器和电动机等主设备的保护、控制、测
量及监视。装置采用单元化的设计既能方便地就地分布安装，也可集中组屏。装置具有现场总线通讯接口，
可与计算机后台系统共同组成变电站综合自动化系统。

应用范围 /Application scope
■ 进（馈）线保护 ■ 母联分段保护 ■ 进线备自投保护
■ 变压器保护 ■ 电动机保护 ■ 变压器差动保护
■ 电容器保护 ■ PT 监控切换 ■ 电动机保护

主要特点 /Main features
■ 采用高性能 32 位数字信号处理器（DSP），提供强大的运算处理能力，电路设计精洁，配备工业级元件，
保障装置稳定可靠运行；
■ 特有的元件级 - 工程级 - 用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程；
■ 高速、高精度交流信号测量，采样频率达 1600Hz。在毫秒级完成多个交流信号 FFT 计算。取样
数值有数字化校正，并能有效抑制噪声与偏移；
■ 强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相 - 线变换，角度，阻抗，
功率等；
■ 能够连续记录 30 次事件，具有故障时间、类型、峰值的保护动作全事件记录；
■ 采用图形液晶显示屏（128x64），图形、图标和全中文显示；
■ 主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境；
■ 增强的 MODBuS 通信接口，除正常数据之外，还可传输实时波形、矢量数据；
■ 完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视；
■ 全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布式就地安装在开关柜上，
也可集中组屏；
■ 表面工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）均采用国内外知名企
业的成熟产品，保证装置平均无故障时间大于 100,000 小时。

装置功能配置 /Device function configuration

功能配置
保护功能 √ 保护电流 √
保护电压 √ 电流测量 ×
电压测量 √ 测量功能 ×
速断保护 √ 定时限过电流保护 √
过电流保护 √ 过电流反时限 √
过负荷告警 √ 零序过电流保护 √
负序电流保护 √ 电机起动过电流 √
零序过压保护 √ PT 监控切换 √
复合电压过电流 √ 进线备用电源自投 √
过压保护 √ 母联备自投 ×
欠压保护 √ PT 断线自检 √
CT 断线自检 √ 母线绝缘监察 √
非电量保护 √ 防跳电路 ×（外部）
事件记录功能 √ 通讯端口 √
注：√表示有此功能 × 表示没有
