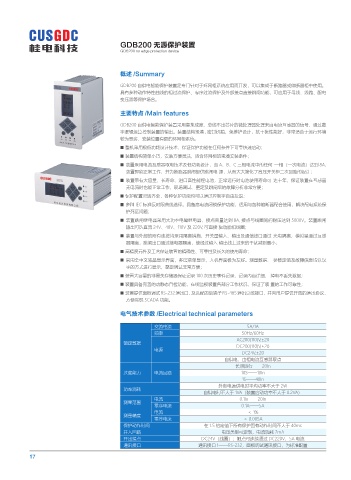

GDB200 无源保护装置
GDB200 no edge protection device

概述 /Summary

GDB200 自供电智能保护装置是专门针对于环网柜系统应用而开发，可以集成于断路器或熔断器柜中使用。
具有多种动作特性曲线的相过流保护、零序过流保护及外部接点直接跳闸功能，可应用于母线、线路、配电
变压器等保护场合。

主要特点 /Main features
GDB200 自供电智能保护装置采用高集成度、总线不出芯片的微处理器处理来自电流互感器的信号，通过数
字逻辑运算控制装置的输出。装置结构紧凑 , 密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境
较为恶劣、安装位置有限的环网柜系统。
■ 整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动；
■ 装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件；
■ 装置采用电流互感器取电技术及低功耗设计，当 A、B、C 三相电流中的任何 —相（一次电流）达到 8A,
装置即能正常工作，并为断路器跳闸提供跳闸电 源，从而大大简化了高压开关柜二次回路的设计；
■ 装置带有大容量、长寿命、进口高性能锂电池，正常运行时电池使用寿命可 达十年，保证装置在互感器
无电流时也能正常工作，现场调试、整定及跳闸后的故障分析非常方便；
■ 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退；
■ 多种 IEC 标准反时限曲线选择。具备高电流闭锁保护功能，适用与各种熔断器配合使用，解决配电系统保
护死区问题；
■ 装置跳闸继电器采用大功率电磁继电器，接点容量达到 8A, 接点与线圈间的耐压达到 5000V。装置跳闸
输出可选直流 24V、48V、110V 及 220V, 可直接 驱动脱扣线圈；
■ 装置与外部的所有连接均采用隔离措施，开关量输入、输出及通信接口通过 光电隔离，模拟星通过互感
器隔离，跳闸出口通过继电器隔离，使经过输入 输出线上过来的干扰减到最小；
■ 高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命；
■ 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。测量数据、 参数定值及故障信息均以汉
字的方式进行显示，整定调试非常方便；
■ 装置大容量的非易失存储器保证记录 100 次历史事件记录，记录内容详细， 掉电不丢失数据；
■ 装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装 置的工作可靠性；
■ 装置提供面板调试 RS-232通讯口，及选配的后端子 RS-485通讯总线接口， 并向用户提供开放的通讯协议，
方便实现 SCADA 功能。

电气技术参数 /Electrical technical parameters

交流电流 5A/1A
频率 50Hz/60Hz
AC200(110)V,±20
额定数据 DC200(110)V,±20
电源
DC24V,±20
自供电，由相电流互感器取点
长期运行——20In
过载能力 电流回路 10S——10In
1S——40In
外部电源供电时平均功率不大于 2W
功率消耗
自供电时不大于 1VA（装置启动功率不大于 0.2VA）
电流 0.1In——20In
测量范围
零序电流 0.1A——5A
电流 ＜ 1%
测量精度
零序电流 ＜ 0.005A
保护动作时间 在 1.5 倍定值下所有保护固有动作时间不大于 40ms
开入回路 电压类型可定制，电流消耗 2mA
开出接点 DC24V（线圈）；触点可连续通过 DC220V，5A 电流
通讯接口 通讯接口 1——RS-232，面板调试通讯接口，为标准配置
