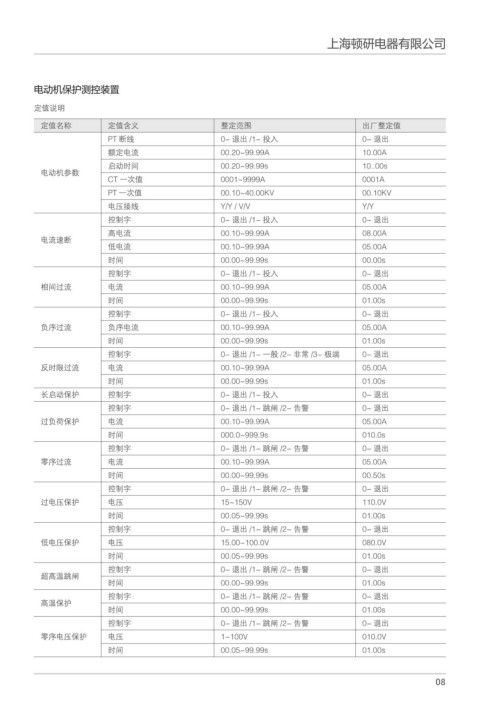

电动机保护测控装置
定值说明
定值名称 定值含义 整定范围 出厂整定值
PT 断线 0- 退出 /1- 投入 0- 退出
额定电流 00.20~99.99A 10.00A
启动时间 00.20~99.99s 10..00s
电动机参数
CT 一次值 0001~9999A 0001A
PT 一次值 00.10~40.00KV 00.10KV
电压接线 Y/Y / V/V Y/Y
控制字 0- 退出 /1- 投入 0- 退出
高电流 00.10~99.99A 08.00A
电流速断
低电流 00.10~99.99A 05.00A
时间 00.00~99.99s 00.00s
控制字 0- 退出 /1- 投入 0- 退出
相间过流 电流 00.10~99.99A 05.00A
时间 00.00~99.99s 01.00s
控制字 0- 退出 /1- 投入 0- 退出
负序过流 负序电流 00.10~99.99A 05.00A
时间 00.00~99.99s 01.00s
控制字 0- 退出 /1- 一般 /2- 非常 /3- 极端 0- 退出
反时限过流 电流 00.10~99.99A 05.00A
时间 00.00~99.99s 01.00s
长启动保护 控制字 0- 退出 /1- 投入 0- 退出
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
过负荷保护 电流 00.10~99.99A 05.00A
时间 000.0~999.9s 010.0s
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
零序过流 电流 00.10~99.99A 05.00A
时间 00.00~99.99s 00.50s
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
过电压保护 电压 15~150V 110.0V
时间 00.05~99.99s 01.00s
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
低电压保护 电压 15.00~100.0V 080.0V
时间 00.05~99.99s 01.00s
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
超高温跳闸
时间 00.00~99.99s 01.00s
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
高温保护
时间 00.00~99.99s 01.00s
控制字 0- 退出 /1- 跳闸 /2- 告警 0- 退出
零序电压保护 电压 1~100V 010.0V
时间 00.05~99.99s 01.00s

̽ͅ
