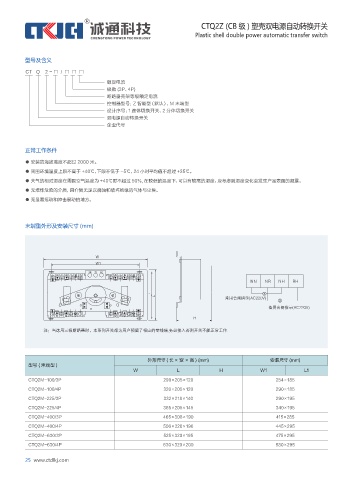

CTQ2Z (CB 级 ) 塑壳双电源自动转换开关
Plastic• shell• double• power• automatic• transfer• switch

型号及含义

CT Q 2 - □ / □ □ □
额定电流
极数 (3P、4P)
断路器壳架等级额定电流
控制器型号：Z 智能型（默认），M 末端型
设计序号：1 连体切换开关、2 分体切换开关
双电源自动转换开关
企业代号

正常工作条件

● 安装的海拔高度不超过 2000 米。
● 周围环境温度上限不高于 +40℃，下限不低于 -5℃，24 小时平均值不超过 +35℃。
● 大气的相对湿度在周围空气温度为 +40℃时不超过 50%, 在较低的温度下，可以有较高的湿度，应考虑到湿度变化会发生产品表面的凝露。
● 无爆炸危险的介质，且介质无足以腐蚀和破坏绝缘的气体与尘埃。
● 无显著摇动和冲击震动的地方。

末端型外形及安装尺寸 (mm)

外形尺寸 ( 长× 宽 × 高 ) (mm) 安装尺寸 (mm)
型号 ( 末端型 )
W L H W1 L1

CTQ2M-100/3P 290×205×120 254×185
CTQ2M-100/4P 320×205×120 290×185
CTQ2M-225/3P 332×218×140 290×195
CTQ2M-225/4P 365×205×145 340×195
CTQ2M-400/3P 465×308×190 415×285
CTQ2M-400/4P 500×320×190 445×295
CTQ2M-630/3P 525×320×195 475×295
CTQ2M-630/4P 630×320×200 580×295
