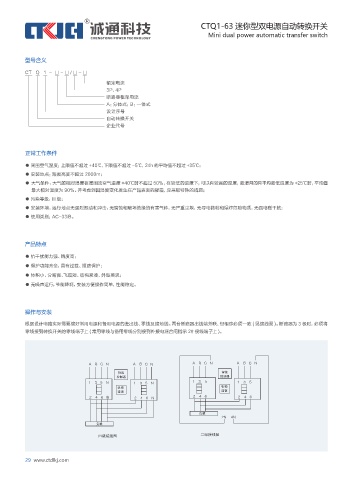

CTQ1-63 迷你型双电源自动转换开关
Mini• dual• power• automatic• transfer• switch

型号含义

CT Q 1 - □ - □ / □ - □
额定电流
3P、4P
断路器框架电流
A：分体式；B：一体式
设计序号
自动转换开关
企业代号

正常工作条件
● 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
● 安装地点：海拔高度不超过 2000m；
● 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均值
最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
● 污染等级：IIl 级；
● 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
● 使用类别：AC-33iB。

产品特点
● 抗干扰能力强、精度高；
● 保护功能齐全，具有过载、短路保护；
● 体积小、分断高、飞弧短、结构紧凑、外型美观；
● 无噪声运行，节能降耗，安装方便操作简单，性能稳定。

操作与安装

根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须将
零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。

A B C N A B C N A B C N A B C N
智能 智能
控制器 控制器
1 3 5 N 1 3 5 N 1 3 5 1 3 5
机构 机构
连锁 连锁
2 4 6 N 2 4 6 N 2 4 6 2 4 6

负载
2N 4N
负载
四级接线图 三级接线图
