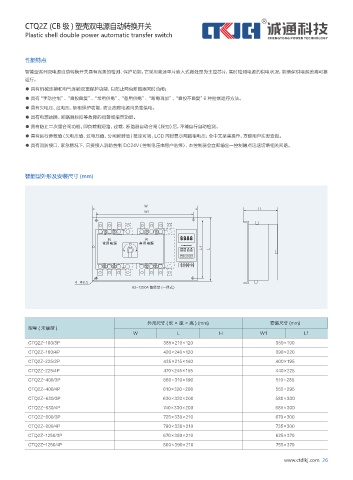

CTQ2Z (CB 级 ) 塑壳双电源自动转换开关
Plastic• shell• double• power• automatic• transfer• switch

性能特点

智能型系列双电源自动转换开关具有完善的检测、保护功能，它采用高速单片嵌入式微处理为主控芯片，实时检测电源的供电状况，能确保供电系统高可靠
运行。
● 具有机械连锁和电气连锁双重保护功能，以防止两台断路器同时合闸；
● 具有“手动控制”、“自投自复”、“常用供电”、“备用供电”、“断电再加”、“自投不自复”6 种控制运行方法。
● 具有欠电压、过电压、缺相保护功能，防止故障电源向负载供电。
● 具有电源故障、断路器脱扣等故障的报警或指示功能。
● 具有防止二次重合闸功能：即负载侧短路、过载、断路器自动合闸（脱扣）后，不能自行自动检测。
● 具有运行参数值（欠电压值、过电压值、分闸延时值）整定可调，LCD 同时显示两路相电压；全中文菜单操作，方便用户实时查询。
● 具有消防接口，紧急情况下，只要接入消防控制 DC24V（控制电压由用户选择），本控制器会立即输出一控制触点迅速切断相关回路。

智能型外形及安装尺寸 (mm)

外形尺寸 ( 长× 宽 × 高 ) (mm) 安装尺寸 (mm)
型号 ( 末端型 )
W L H W1 L1
CTQ2Z-100/3P 385×210×120 350×190
CTQ2Z-100/4P 420×240×120 390×220
CTQ2Z-225/3P 435×215×140 400×195
CTQ2Z-225/4P 470×245×155 440×225
CTQ2Z-400/3P 560×310×190 510×285
CTQ2Z-400/4P 610×320×200 555×295
CTQ2Z-630/3P 630×320×200 580×300
CTQ2Z-630/4P 740×330×200 685×300
CTQ2Z-800/3P 725×330×210 670×300
CTQ2Z-800/4P 790×330×210 735×300
CTQ2Z-1250/3P 670×390×210 625×370
CTQ2Z-1250/4P 800×390×210 755×370
