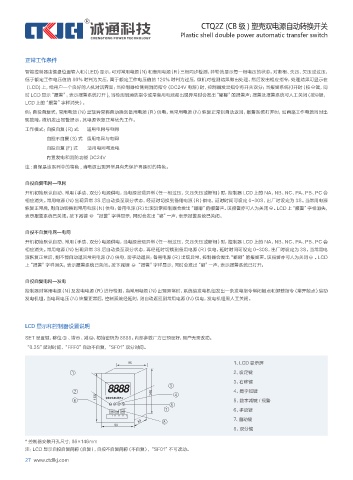

CTQ2Z (CB 级 ) 塑壳双电源自动转换开关
Plastic• shell• double• power• automatic• transfer• switch

正常工作条件

智能控制器由键盘位置输入和（LED) 显示，可对常用电源（N) 和备用电源（R）三相同步检测，并轮流显示每一相电压的状态：对断相、失压、欠压或过压，
低于额定工作电压值的 80% 时判为欠压，高于额定工作电压值的 120% 时判为过压，微机对检测结果做出处理，然后发出相应指令，处理结果可显示在
（LCD) 上，给用户一个良好的人机对话界面；当控制器检测到消防指令（DC24V 电源）时，控制器发出指令将开关双分；当报警系统打开时（按 键，同
时 LCD 显示“报警”，表示报警系统打开 ), 当检测到消防指令或常备用电源都出现异常时会发出“嘟嘟”的报警声；报警及报警系统可人工关闭（按 键，
LCD 上的“报警”字样消失）。
例：自投自复式，常用电源（N）出现异常将自动换到备用电源（R）供电，当常用电源（N）恢复正常则自动返回，报警系统打开时，如两路工作电源同时出
现故障，微机发出报警提示，其电源恢复正常优先工作。
工作模式：自投自复（R) 式 适用电网与电网
自投不自复（S) 式 适用电网与电网
自投自复 (F) 式 适用电网与发电
内置发电和消防功能 DC24V
注 : 自保是该系列中的特色 , 当电源出现异常具有先保护再延时的特色。

自投自复电网—电网
开机初始默认自动、常用（手动、双分）电源供电，当电源出现异常（任一相过压、欠压失压或断相）时，控制器 LCD 上的 NA、NB、NC、PA、PB、PC 会
相应消失。常用电源（N）出现异常 3S 后自动换至双分状态，经延时切换到备用电源（R）供电，延时时间可设定 0-30S，出厂时设定为 3S。当常用电源
恢复正常后，则自动切换到常用电源（N）供电；备用电源（R）出现异常控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭 。LCD 上“报警”字样消失，
表示报警系统已关闭。按下减键 “报警”字样显示，同时会发出“嘟”一声，表示报警系统已关闭。

自投不自复电网—电网
开机初始默认自动、常用（手动、双分）电源供电，当电源出现异常（任一相过压、欠压失压或断相）时，控制器 LCD 上的 NA、NB、NC、PA、PB、PC 会
相应消失。常用电源（N）出现异常 3S 后自动换至双分状态，再经延时切换到备用电源（R）供电，延时时间可设定 0-30S，出厂时设定为 3S。当常用电
源恢复正常后，则不能自动返回常用电源（N）供电，需手动返回；备用电源（R）出现异常，控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭 。LCD
上“报警”字样消失，表示报警系统已关闭。按下减键 “报警”字样显示，同时会发出“嘟”一声，表示报警系统已打开。

自投自复电网—发电
控制器对常用电源（N）及发电电源（R）进行检测，当常用电源（N）出现异常时，系统给发电机组发出一条发电指令常闭触点和卸载指令（常开触点）启动
发电机组，当电网电压（N）恢复正常后，控制系统经延时，则自动返回到常用电源（N）供电，发电机组需人工关闭。

LCD 显示和控制器设置说明
SET 设置键、移位 、增 、减 、初始密码为 8888。内部参数厂方已预设好，用户无需改动。
“0.3S”延时时间、“FFF0”自动不自复，“SF01”双分时间。

86 1、LCD 显示屏
1 2、设定键
3、右移键
8888 3
2 146 4 4、数字加键
156 智能双电源切换开关
6 5、数字减键 / 报警
SET 5
7 6、手动键
手动 自动 双分
69 8 7、自动键
90
8、双分键
* 控制器安装开孔尺寸：86×146mm
注：LCD 显示自投自复简称（自复），自投不自复简称（不自复），“SF01”不可改动。
