CTQ4S PC 级隔离型双电源自动转换开关
PC level isolated dual power automatic switching switch

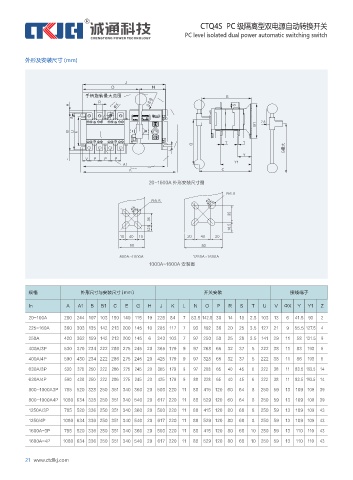

外形及安装尺寸 (mm)

规格 外形尺寸与安装尺寸（mm） 开关安装 接线端子

In A A1 B B1 C E G H J K L N O P R S T U V ФX Y Y1 Z
20-100A 280 244 107 103 150 140 115 19 226 84 7 83.5 142.5 30 14 18 2.5 103 13 6 41.5 93 2
225-160A 360 303 135 142 213 200 145 10 285 117 7 93 192 36 20 25 3.5 127 21 9 55.5 127.5 4

250A 420 362 159 142 213 200 145 6 343 103 7 97 250 50 25 28 3.5 141 29 11 58 131.5 9
400A/3P 530 370 234 222 286 275 245 20 365 179 9 97 268 65 32 37 5 222 38 11 83 193 6
400A/4P 590 430 234 222 286 275 245 20 425 179 9 97 328 65 32 37 5 222 38 11 86 193 6
630A/3P 530 370 250 222 286 275 245 20 365 179 9 97 268 65 40 45 6 222 38 11 83.5 193.5 14
630A/4P 590 430 250 222 286 275 245 20 425 179 9 88 328 65 40 45 6 222 38 11 83.5 193.5 14

800-1000A3P 785 520 328 250 351 340 360 20 503 220 11 88 415 120 60 64 8 250 59 13 109 109 39
800-1000A4P 1080 634 328 250 351 340 540 20 617 220 11 88 529 120 60 64 8 250 59 13 109 109 39
1250A/3P 785 520 336 250 351 340 360 20 503 220 11 88 415 120 80 68 8 250 59 13 109 109 43
1250/4P 1080 634 336 250 351 340 540 20 617 220 11 88 529 120 80 68 8 250 59 13 109 109 43
1600A-3P 785 520 336 250 351 340 360 20 503 220 11 88 415 120 80 68 10 250 59 13 110 110 43
1600A-4P 1080 634 336 250 351 340 540 20 617 220 11 88 529 120 80 68 10 250 59 13 110 110 43
