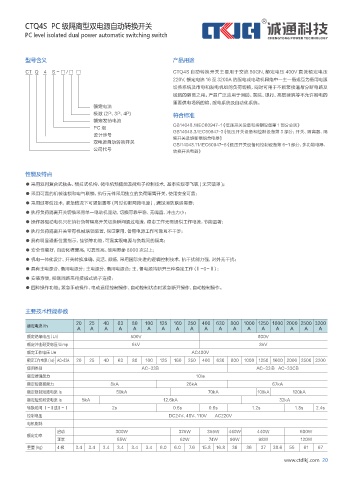

CTQ4S PC 级隔离型双电源自动转换开关
PC level isolated dual power automatic switching switch

型号含义 产品用途

CT Q 4 S - □ / □ □ CTQ4S 自动转换开关主要用于交流 50GN, 额定电压 400V 直流额定电压
220V, 额定电流 16 至 3200A 的配电或电动机网络中一主一备或互为备用电源
切换系统及市电和发电机组的负荷切换，同时可用于不频繁接通与分断电路及
线路的隔离之用。产品广泛应用于消防、医院、银行、高层建筑等不允许断电的
重要供电场所的输、配电系统及自动化系统。
额定电流
极数 (2P、3P、4P) 符合标准
额定发热电流
GB14048.1/IEC60947-1《低压开关设备和控制设备第 1 部分总则》
PC 级
GB14048.3/IEC60947-3《低压开关设备和控制设备第 3 部分：开关、隔离器、隔
设计序号
离开关及熔断器组合电器》
双电源自动转换开关
GB/14048.11/IEC60947-6《低压开关设备和控制设备第 6-1 部分：多功能电器、
公司代号 转换开关电器》

性能及特点
● 采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
● 采用可靠的机械连锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
● 采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联运需要；
● 执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；
● 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
● 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
● 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
● 安全性能好，自动化程度高，可靠性高、使用寿命 8000 次以上；
● 机电一体化设计、开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
● 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作（Ⅰ-0- Ⅱ）；
● 安装方便，控制回路采用接插式端子连接；
● 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

主要技术性能参数

20 25 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
额定电流 lth
A A A A A A A A A A A A A A A A A A
额定绝缘电压（Ui） 500V 800V
额定冲击耐受电压 Uimp 6kV 8kV
额定工作电压 Ue AC400V
额定工作电流 ( Ie) AC-33A 20 25 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
使用类别 AC-33B AC-33iB AC-33CB
额定接通能力 10Ie
额定短路接能力 8kA 26kA 67kA
额定限制短路电流 Is 50kA 70kA 100kA 120kA
额定短时耐受电流 Is 5kA 12.6kA 32kA
转换时间 Ⅰ-Ⅱ或Ⅱ-Ⅰ 2s 0.6s 0.6s 1.2s 1.8s 2.4s
控制电压 DC24V、48V、110V AC220V
电机能耗
启动 300W 325W 355W 440W 440W 600W
额定功率
正常 55W 62W 74W 90W 98W 120W
重量 (kg) 4 极 3.4 3.4 3.4 3.4 3.4 3.4 6.0 6.0 7.6 15.8 16.8 36 36 37 38.6 55 61 67
