P. 37

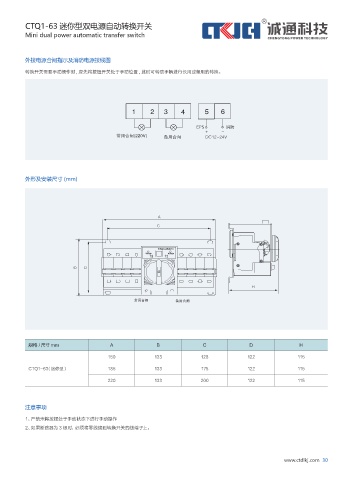

CTQ1-63 迷你型双电源自动转换开关
Mini• dual• power• automatic• transfer• switch
外接电源合闸指示及消防电源接线图
转换开关需要手动操作时 , 应先将按钮开关处于手动位置 , 此时可转动手柄进行长用或备用的转换。
1 2 3 4 5 6
EPS 消防
+ -
常用合闸(220V) 备用合闸 DC12-24V
外形及安装尺寸 (mm)
规格 / 尺寸 mm A B C D H
150 133 128 122 115
CTQ1-63( 迷你型 ) 185 133 175 122 115
220 133 200 122 115
注意事项
1、严禁未将按钮处于手动状态下进行手动操作
2、如果断路器为 3 极时，必须将零线接到转换开关的线端子上。
www.ctdlkj.com• • 30
