CTQ4S PC 级隔离型双电源自动转换开关
PC level isolated dual power automatic switching switch

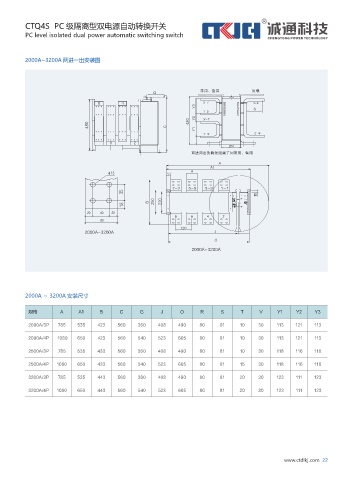

2000A~3200A 两进一出安装图

常用、备用 负载
G
8 4 3-7 4-8
Y3 S
1-5
Y2 3'-7'
480
480 C
Y1
1'-5' 2'-6'
6 2
200
两进两出负载接线端子同常用、备用
A
A1
φ13 V R

7-7 5-5 3-3 1-1
35
11
B 250 220
18
20 40 20
8 6 4 2
80
120
2000A~3200A J
O
2000A~3200A

2000A ～ 3200A 安装尺寸

规格 A A1 B C G J O R S T V Y1 Y2 Y3

2000A/3P 785 535 423 560 360 408 490 80 81 10 30 113 121 113

2000A/4P 1080 650 423 560 540 523 605 80 81 10 30 113 121 113
2500A/3P 785 535 433 560 360 408 490 80 81 10 30 118 116 118

2500A/4P 1080 650 433 560 540 523 605 80 81 15 30 118 116 118

3200A/3P 785 535 443 560 360 408 490 80 81 20 30 123 111 123

3200A/4P 1080 650 443 560 540 523 605 80 81 20 30 123 111 123
